一.概述

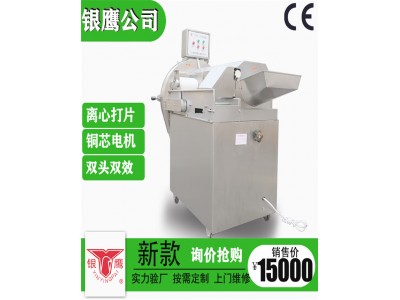

1.1用途：CHD-150型切菜機,是我廠最新采用減速機調速技術研制的新型切菜機。本機主要用于各種莖葉類軟菜切段，以及細長類硬菜切片或絲，是蔬菜加工行業制作保鮮蔬菜和脫水蔬菜較理想的加工設備。
1.2特點：該機采用旋轉的刀盤切削，將各種蔬菜切成段、片、絲狀，具有切面質量好、所切蔬菜長度誤差小、切片厚薄均勻、切面組織新鮮、不破壞纖維組織的特點，同時該機切菜效率高、操作方便、能耗低、衛生、安全、高效，是蔬菜加工行業的理想設備。
二.主要結構與工作原理
2.1. 主要結構：本機主要有機架、壓菜部分、輸菜部分、料筒切片部分、切菜部分、傳動部分、數字控制電路部分等結構組成。其結構簡圖如圖1。
|
主要結構示意圖（圖1）
2.2 本機輸菜支架、壓菜部分、殼體底盤、殼體圍板、機架護板等主要部件均采用不銹鋼材料制作，且輸送帶及壓菜帶采用無毒橡塑材料制成，以保證長期工作不銹、不蝕、無毒、無害，符合食品加工機械衛生標準要求。
2.3 工作原理
如果將軟菜切制成段時（或硬菜切成片），就把待切蔬菜置于輸送帶上，將蔬菜輸送至入料口，高速運轉的切刀將其切成段狀或片狀。如果將硬菜切制成絲狀，就把待切蔬菜置于料筒內切成片狀，再由輸送帶將蔬菜輸送至入料口，高速運轉的切刀將其切成絲狀。(如圖2)
圖2
2.4 傳動原理
本機傳動系統采用了皮帶傳動，齒輪傳動，鏈輪傳動等多種形式，通過調整減速機，來改變傳動系統的轉速，從而實現蔬菜長度的調整，切制出滿意長度尺寸的蔬菜。其傳動原理見圖3。
|
傳動原理圖（圖3）
三. 技術參數
a. 生產能力：150-3000 kg/h b. 切刀轉速：1000 r/min
c. 電機總功率： 4.05 kW
d. 額定電壓：3～380V e. 額定頻率：50Hz
f. 防水等級：IPX1 g. 普通V帶：A1524-2
h. 多 楔 帶：J1372-1
i. 切菜規格：2-35mm(2-10mm為三刀切削；10-17mm為二刀切削;17-35mm單刀切削)
切片規格：1-10mm 切絲規格：1-10mm
j.外型尺寸：1470×775×1330mm k.機器重量：270 kg
四. 安裝、調試
4.1使用前將機器放置在干燥、通風的水平地面上，確保機器工作平穩、可靠。
4.2使用前對各部位進行檢查，緊固件是否在運輸途中松動，開關及電源線是否因運輸而破損，輸送帶上是否有異物。
4.3檢查電源電壓是否與本機使用3～380V電壓相符合。
4.4本機線路已按標準接好，并配備了電源插頭。(其使用的電源插座線路也必須按標準接好，即火線、零線及接地線與機器上所接線路一致。)把機器可靠接地，把機器的電源軟線伸長，將插頭插入插座孔中，打開電器盒上的電源開關，按下啟動按鈕視運轉方向是否正確，運轉無誤后空載試運轉，各部位無異常，關閉前門方可開機工作。
4.5所切蔬菜應無泥沙、夾渣等，并不得混入異物，以免將切刀刃口損壞。
五. 使用、操作
|
5.1本機所切蔬菜規格是2-35 mm ，加工蔬菜長度誤差小于±0.5 mm ，只需按照所切蔬菜要求調整減速機轉速即可切出相應規格的蔬菜（易
打滑蔬菜誤差偏大，可根據實際要求調整到理想長度）。如果切制蔬菜規格在2-10 mm 范圍內，由三刀切削加工（機器本身安裝有三片切刀），如果切制蔬菜規格在10-17 mm范圍內，由二刀切削加工，如果切制蔬菜規格在17-35 mm范圍內必須單刀切削加工（將一片切刀拆下?lián)Q上隨機附件配重塊，見圖4）。
圖4切刀配置圖
5.2 切刀與底刀口的間隙在0.5-1 mm為宜，太近容易損壞刀具，太遠切菜效果不好。調整或更換切刀時，先將刀盤柄上的緊定螺釘松開，再用螺栓頂?shù)遁S端部使刀盤外移，從而實現調整或卸下刀盤更換刀片。然后用工具輕擊刀盤端部，至合理間隙為止。緊固刀盤柄上的緊定螺釘即可。
5.3切片厚度調整：轉動星形把手，根據要求調節調整板與切刀之間的間隙，從出片口觀察，調至所需要的厚度。（如圖5）（說明：片刀刀刃與撥料盤之間的間隙在0.5-1毫米為宜，否則影響切菜質量。）
