1概述
1.1 用途

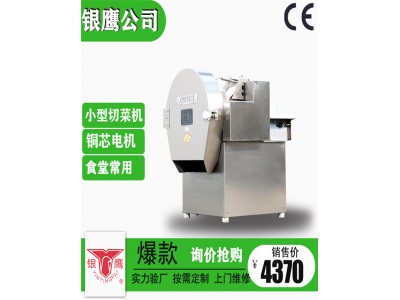

我公司生產的CHD-20I型無級調速切菜機 ,是在CHD-20切菜機基礎上升級開發的一種新產品，無級調速，能夠滿足用戶不同規格長度的切制。本產品適用于各種莖葉類軟菜（芹菜、韭菜、菠菜、大蔥等）切段以及細長類硬菜（黃瓜、胡蘿卜等）切片。是面食加工業、餐飲業制作菜餡、切制蔬菜的理想設備。
1.2 特點
該機采用旋轉的切刀高速切削，將各種蔬菜切成段或片，通過調整調速旋鈕可以控制輸送帶的速度，能夠切制不同規格長度的蔬菜。該機具有切面質量好，切制品厚薄及長度均勻、切面組織新鮮、不破壞纖維組織的特點。該機切菜效率高、操作方便、能耗低、衛生、安全、高效。
2 結構特征與工作原理
2.1 主要結構 本機主要有機架、壓菜部分、輸菜部分、切菜部分、無級調速部分等結構組成。其結構簡圖如圖1。
|
圖1 結構簡圖
2.2 本機與蔬菜接觸的主要部件均采用不銹鋼制作，輸送帶及壓菜帶采用無毒橡塑制成，保證長期工作不銹、不蝕、無毒、無害。
2.3 工作原理
本機工作時，是將待切蔬菜置于輸送帶上，輸送帶勻速前進，將蔬菜輸送至入料口，高速運轉的切刀將其切成段狀或片狀。(如圖2)
|
3 技術參數
a. 生產能力： 100～450 kg/h
b. 切刀轉速： 810 r/min
c. 電機功率： Y801-4 0.75 kW +0.18 kW
d. 額定電壓： ～ 220V 或 3～ 380 V
e. 額定頻率： 50 Hz
f. 防水等級： IPX1
f. 普通V帶： A762-1
4 尺寸、重量
4.1 外型尺寸：595×460×600 mm
4.2 機器重量：65 kg
|
5 安裝、調試
5.1 使用前將機器放置在干燥、通風的水平臺面上，確保機器工作平穩、可靠。
5.2 使用前對各部位進行檢查，緊固件是否在運輸途中松動，開關及電源線是否因運輸而破損，輸送帶上是否有異物。
5.3 檢查電源電壓是否與應使用電壓相符合。
5.4 請專業電工接線，把帶有接地符號的黃綠線可靠接地，把其余兩條線芯(三相時為三條)分別接到斷路器斷開時的引出線端子上，閉合斷路器，啟動開關視輸送方向與圖2工作原理所示相同 (380V電壓時,轉向如不符,請調整其中兩條線芯至運轉方向正確) ,空載試運轉。
5.5 所切蔬菜應無泥沙，并不得混入異物，以免將切刀刃口損壞。
6 使用、操作
6.1 切制規格：雙刀時為1-8mm
|
a. 當切刀數量一定時，調整調速旋扭，輸送帶的速度變慢，切菜長度就變短，輸送帶的速度變快，切菜長度就變長，其雙刀時規格在1-8mm之間變化。
|
|
主動輪 |
從動輪 |
主動輪 |
從動輪 |
|||||||||
|
Z1=30 |
Z2=40 |
Z1=50 |
Z2=20 |
||||||||||
|
2 |
3mm(調換輪切5mm) |
10mm(調換輪切1.6mm) |
|||||||||||
6.2 切刀調整: 切刀與底刀口間隙在0.5-1 mm為宜，太近容易損壞刀具，太遠切菜效果不好。調整或更換切刀時，先將刀盤柄上的緊定螺釘松開，再用螺栓頂?shù)遁S端部使刀盤外移，從而實現調整或卸下刀盤更換刀片。然后用工具輕擊刀盤端部，至合理間隙為止，緊固刀盤柄上的緊定螺釘即可。
