1 概述
1.1 用途

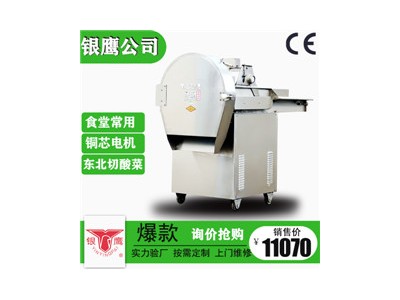

CHD-80型數字切菜機,是我廠最新采用數字化技術研制的新型切菜機。本機主要用于各種莖葉類軟菜切段以及細長類硬菜切片，是蔬菜加工行業制作保鮮蔬菜和脫水蔬菜較理想的加工設備。
1.2 特點
該機采用旋轉的刀盤切削，將各種蔬菜切成段或片，具有切面質量好、所切蔬菜長度誤差小、切片厚薄均勻、切面組織新鮮、不破壞纖維組織的特點，同時該機切菜效率高、操作方便、能耗低、衛生、安全、高效，是蔬菜加工行業的理想設備。
1
2 結構特征與工作原理
2.1 主要結構
本機主要有機架、壓菜部分、輸菜部分、切菜部分、傳動部分、數字控制電路部分等結構組成。其結構簡圖如圖1。
|
|
2
2.2 本機輸菜支架、壓菜部分、殼體底盤、殼體圍板。機架護板等主要部件均采用不銹鋼材料制作，且輸送帶及壓菜帶采用無毒橡塑材料制作，以保證長期工作不銹、不蝕、無毒、無害等特性，符合食品加工機械衛生標準要求。
2.3 工作原理
本機工作時，是將待切蔬菜置于輸菜帶上，將蔬菜輸送至入料口，高速運轉的切刀將其切斷成段狀或片狀。(如圖2)
|
|
3
2.4 傳動原理
本機傳動系統采用了皮帶傳動，齒輪傳動，鏈輪傳動等多種形式，通過調整數字控制面板上的數字，來改變傳動系統的轉速，從而實現蔬菜長度的調整，切制出滿意長度尺寸的蔬菜。其傳動原理見圖3。
|
|
4
3 技術參數
1) 生產能力： 80-2000 kg/h
2) 切刀轉速： 658 r/min
3) 電機功率： Y90S-4 1.1kW
HCD63/52 80/500W
4) 額定電壓： 220V ～
5) 額定頻率： 50Hz
6) 防水等級： IPX1
7) 普通V帶： A900-2
8) 多 楔 帶： J1372-1
9) 切菜規格： 1-30mm(1-15mm為雙刀切削；16-30mm為單刀切削)
4 尺寸、重量
4.1 外型尺寸：1200×660×1000mm
4.2 機器重量：155 kg
5 安裝、調試
5.1 使用前將機器放置在干燥、通風的水平地面上，確保機器工作平穩、可靠。
5
5.2 使用前對各部位進行檢查，緊固件是否在
運輸途中松動，開關及電源線是否因運輸而破損，輸送帶上是否有異物。
5.2 檢查電源電壓是否與本機使用220V電壓相符合。
5.3 本機線路已按標準接好，并配備了電源插頭。(其使用的電源插座線路也必須按標準接好，即火線、零線及接地線與機器上所接線路一致。)把機器可靠接地，將機器的電源軟線，將插頭插入插座孔中，打開電器盒上的電源開關，按下啟動按鈕視運轉方向是否正確，運轉無誤后空載試運轉，各部位無異常，關閉前門方可開機工作。
5.5 所切蔬菜應無泥沙。夾渣等，并不得混入異物，以免將切刀刃口損壞。
6 使用、操作
6.1 本機所切蔬菜規格是1-30 mm ，加工蔬菜長度誤差小于±0.5 mm ，只需按照所切蔬菜要求調整控制面板上的數字即可切出相應規格的
6
蔬菜（易打滑蔬菜誤差偏大，可根據實際要求調整到理想長度）。如果切制蔬菜規格在1-15 mm
范圍內，由雙刀切削加工（機器本身安裝有兩片切刀），調整控制面板上的數字即可得到相應長度尺寸的蔬菜。如果切制蔬菜規格在16-30 mm范圍內，應必須單刀切削加工（將一片切刀拆下?lián)Q上隨機附件配重塊，見圖3），調整面板上的數字即可得到相應長度尺寸的蔬菜。
6.2 切菜規格與切刀配置
|
切菜規格 |
切刀數量 |
|
1-15 mm |
2片 |
|
16-30 mm |
1片+ 配重塊 |
6.2 切刀與底刀口的間隙在0.5-1 mm為宜，太近容易損壞刀具，太遠切菜效果不好。調整或更換切刀時，先將刀盤柄上的緊定螺釘松開，再用螺栓頂?shù)遁S端部使刀盤外移，從而實現調整或卸
7
|
|
下刀盤更換刀片。然后用工具輕擊刀盤端部，至合理間隙為止。緊固刀盤柄上的緊定螺釘即可。
