1概述
1.1 用途

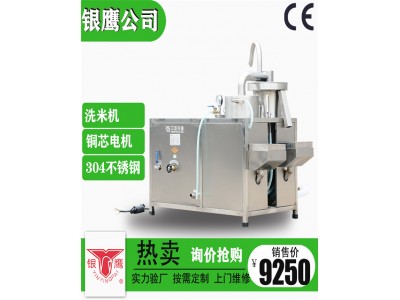

YXM-500型洗米機是我廠根據市場反饋信息開發研制的新產品，是大米等顆粒糧食淘洗的理想設備，主要用于食堂、快餐部，食品加工廠等企事業單位對大米等顆粒糧食的淘洗。
1.2 特點
該機設計科學合理，結構緊湊，能連續快速淘洗，在淘洗過程中，大米與石塊、泥塊、糠皮、米蟲等雜物能同時分別從不同的出口高速排出。具有效率高、操作方便、省工、省力、省水的顯著特點；該機不但能淘洗大米，同時也是淘洗赤豆、綠豆等顆粒狀糧食的理想設備。
2 結構特征與工作原理
2.1 主要結構
2.1.1 本機主要有機架、砂石分離器、浮物分離器、米斗、節水器及管路組合等結構組成（參見圖1 結構示意圖）
1
2.1.2 該機采用優質不銹鋼材料制作，保證長期工作不銹、不蝕、無毒、無害，符合食品衛生要求。
2.2 工作原理
首先接通水源后，啟動電源，調整好排石壓力，把大米放入盛米斗內，經過分離器組合，在水不同壓力的作用下，石塊、泥塊等硬性雜質從砂石分離器中排出；糠皮、米蟲等雜物從浮物分離器中排出；洗凈的大米經出米管落入接米筐內，完成大米的淘洗工作。
2.3 水路系統
本機水路系統原理見圖2
3 技術參數
a. 淘洗能力： 500kg/h
b. 排石率： ≥95％
2
c. 管道泵： 25SG6.5-30 Q=6.5m3/h 揚程=30m N=1.5kW
d. 額定電壓： 380V 3～
e. 額定頻率： 50Hz
f. 工作水壓： 0.23-0.28 MPa
g. 排石水壓： 0.08-0.10 MPa
h. 排石管直徑： ≥11 mm
i. 耗水量： 0.0065M3/ kg
j. 防水等級： IPX1
4 尺寸、重量
4.1 外型尺寸：1100×1000×820mm
4.2 機器重量： 88 kg
5 安裝、調試
5.1 將機器放置在水平地面上，確保機器運行平穩。節水器上的三通管與水泵進水口用活節連接好，三通管進水口與自來水管用橡膠管連接。(見圖2)
5.2 檢查電源電壓是與本機使用電壓相符合。將電源軟線伸長，把帶有接地符號的黃綠線芯可靠接地，把其余三條線芯(配置單相電動機時為兩條)分別接到開關斷開時的引出端子上。為安全起見，電源開關采用空氣開關。
5.3 打開水源閥門，節水器充滿水時，合上電源開關，機器運轉平穩，并無異常聲音時方可試機。
6 使用、操作
6.1 先打開水源閥門，使控制閥手柄在球閥工作位置，將排污管掛起來，節水器充滿水時,合上電源開關；正常時的工作水壓0.23-0.28 MPa，排石壓力0.08-0.10 MPa。
6.2 把盛米筐放在節水器上，浮物篩、砂石篩分別放好。合上電源開關，出米管對準盛米斗，等浮物分離器中的水充滿外溢時，轉動出米管對準
3
盛米筐，把米倒入盛米斗。洗米機連續工作，將砂石分離后從排石管排出，米糠等漂浮物自動流入浮物篩，顆粒糧食從排米管流入盛米筐。
6.3 關機時先把控制閥手柄轉向污物排放位置，放下排污管清除機內積水積物后，關水關電。
注：連續工作時或管路內有米時不可關機；開機時節水器盛水下降不可低于1/2高度，如低于時用清水直接灌入節水器即可。
