1 概述

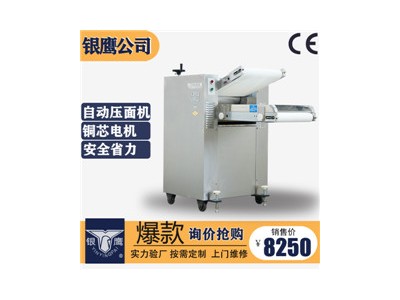

自動壓面機是我單位經過廣泛市場調研和征求用戶意見，吸收國內外各類機型特點而開發的新產品。該機適用于各食品制作單位及大專院校和大、中型食堂、飲食單位揉壓各種酥韌性面團。由于采用了我廠專利技術，使面團輸送、折疊和揉壓自動連續完成，無須人工翻動及折疊，即衛生又安全。它的研制成功填補了國內飲食加工機械一項空白，是配置各類面食加工生產線的理想設備。
2 結構特征及工作原理
2.1 結構特征 自動壓面機主要有機架、傳動部分、輸送折疊部分、翻壓面部分組成。傳動部分主要采用鏈傳動，具有傳動平穩、噪聲小的特點。輸送折疊部分采用我廠專利技術，運用不同線速度，實現了自動折疊，代替了繁重的手工操作，即衛生又安全，實現了文明生產。翻壓面部分有上軋輥、下軋輥和可調軋輥組成，可調軋輥采用我廠專利技術，操作方便可靠。(結構原理：YMZD350I型自動壓面機參見圖1，YMZD500型自動壓面機參見圖2)
2.2 工作原理 將定量面團放在下輸送帶上，開動機器，自動輸送到軋輥間，面團在輸送帶和軋輥?zhàn)饔孟伦詣?dòng)完成喂入和壓面過程。壓完后經上輸送帶自動傳送到下輸送帶上，由于采用不同線速度，使面皮自動完成折疊和輸送、喂入、轉下道工序。經過反復揉壓達到理想壓面效果。軋輥間隙調整是通過一蝸輪副和偏心機構實現厚薄無級可調，用戶可根據實際情況及面食工藝自行掌握。
3 主要技術參數
|
類別型號 |
YMZD350Ⅰ |
YMZD500 |
|
軋輥調整范圍 |
5-25mm |
8-25mm |
|
軋 輥 轉 速 |
74r/min |
79r/min |
|
額定輸入功率 |
3kW |
4kW |
|
額 定 電 壓 |
415V 3～ |
380V 3～ |
|
額 定 頻 率 |
50Hz |
50Hz |
|
普 通 V 帶 |
A1219-3 |
A1473-3 |
|
配用電動機 |
Y100L1-4 2.2kW |
Y100L2-4 3kW |
|
防 水 等 級 |
IPX1 |
IPX1 |
|
外 形 尺 寸 |
1035×650×1065 mm |
1130×755×1240 mm |
|
機 器 重 量 |
245kg |
330kg |
4 操作使用
4.1 使用前的準備和檢查
4.1.1將機器安放在工作位置處的水平地面上，調整支腳高度，使機器工作平穩、可靠。
4.1.2清除軋輥上的防銹油紙，軋輥之間、輸送帶上不允許有任何異物(特別是硬物)，轉動調整手輪，手輪應轉動靈活，調整軋輥間隙使之符合使用要求。
4.1.3 檢查電源電壓是否與本機銘牌標示額定電壓相符。
4.1.4找專業電工將機器電源線接在斷路器上(建議配置15A)，在外罩接地標識處可靠連接導線或可靠接地，接通電源，按下“ON”按鈕，檢查轉向，機器轉向應與機器上所標識的轉向一致。
4.1.5 空載試運轉，無異常聲音時方可使用。
警告：機器在工作中切勿將手或其它雜物放入軋輥之間以免發生危險!
4.2 操作程序
4.2.1先使用2-3kg面團揉壓數遍，以擦凈粘掉軋輥及其它部位的防銹油及灰塵，停機(按下 “OFF”按鈕)。
4.2.2根據實際需要，操作手柄轉動手輪使可調軋輥進退，以達到調整軋輥間隙，軋輥間隙在允許的軋輥調整范圍內無級調整，且軸向間隙均勻。為提高壓面質量，延長機器使用壽命，壓面重量以3-5kg為宜，軋輥間隙應由厚到薄逐級調整。
4.2.3將面團放到下輸送帶上，面團即由輸送帶自動送到軋輥間，壓面折疊過程即可自動完成。
