1.概述

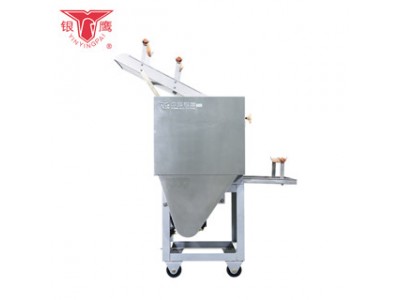

本系列面條機，是我廠總結多年面食機械生產經驗設計的面條加工機械，結構緊湊，功能實用，性價比優良?？捎糜谥谱髅鏃l及中西面點，適合賓館、飯店及食品加工單位選用。
2.主要技術參數
|
型 號 |
軋輥 直徑(㎜) |
面片 寬度 (㎜) |
軋輥間隙 (㎜) |
工作 效率 (kg/h) |
配用 電機 (KW) |
外形尺寸 （mm） |
備 注 |
|
MT50 |
Φ85 |
200 |
0～6 |
25～50 |
1.1 |
850×440×1200 |
|
|
MTD50 |
Φ85 |
200 |
0～6 |
25～50 |
1.1 |
900×440×1200 |
配拌粉機構 |
|
MT50Ⅰ |
Φ85 |
200 |
0～6 |
25～50 |
1.1 |
850×440×1200 |
|
|
MT60 |
Φ96 |
220 |
0～6 |
30～60 |
1.5 |
900×545×1175 |
|
|
MT60I |
Φ120 |
250 |
0～6 |
35～70 |
1.5 |
1140×580×1305 |
|
|
MT75I |
Φ102 |
250 |
0～6 |
35～75 |
1.5 |
990×560×1200 |
|
3.結構及特點
該產品主要由機架、傳動部分、軋輥壓皮部分、面條切刀部分、防護罩等組成，結構緊湊，操作使用方便。（詳見面條機結構示意圖）
圖1 MT50、MT50Ⅰ、MT75Ⅰ型面條機結構示意圖 圖2 MTD50型面條機結構示意圖
圖3 MT60、MT60Ⅰ型面條機結構示意圖
4.操作使用
4.1使用前的準備和檢查
4.1.1 機器應安裝在干燥、通風的水平地面上，確保機器工作平穩、可靠。去除粘在軋輥上的油紙，按圖示位置安裝好順面簸箕。（為便于包裝運輸，順面簸箕未安裝在機器上)。
4.1.2 檢查電源電壓是否與本機使用電壓相符，在接地標記處可靠接地，在機等電位標示處用導線與其他機器等電位接線柱可靠連接（連接線用2.5mm2～6mm2的導線）。將電源線伸長，接在斷路器上（建議配置10A斷路器），接通電源，把倒順開關置于“順”時，軋輥轉向應與機器上所標示的方向相同，否則調整接線。
切勿長時間反轉，反轉容易造成面條刀損壞。
4.1.3 MTD50型面條機帶有拌粉機構，將開關置于“順”時拌面斗內的攪拌器不運轉，把倒順開關置于“倒”時，拌面斗內的攪拌器運轉。
4.1.4 MT60Ⅰ型面條機帶有面條刀齒輪離合機構（見圖4），壓皮時不用拆卸面條刀。當手把插銷置于壓皮位置時，離合齒輪與面條刀齒輪處于脫離狀態，此時壓皮面條刀不運轉（延長面條刀使用壽命），順面板將面皮引導到面條刀外部；當手把插銷置于切條位置時，離合齒輪與面條刀齒輪處于嚙合狀態，機器運轉時離合齒輪帶動面條刀齒輪運轉，順面板將面皮引導入面條刀，進行切條工作。
圖4 MT60Ⅰ型面條刀齒輪離合機構
警告：機器運轉時，嚴禁將手及其他異物放入軋輥及切刀內部，以免發生危險或損壞機器。
4.2使用
4.2.1帶有拌粉機構MTD50型面條機，首先將面粉與水（建議面粉與水的比例1：0.28～0.32）放入拌面斗內，蓋好上蓋，將開關置于“倒”上，攪拌器開始拌面，視物料拌好（根據用戶使用情況自行撐握）后，打開拌面斗底部護蓋，拌好的面團可自動排出。（建議拌面時將面條刀卸下來，以延長面條刀使用壽命）
4.2.2面片加工：把開關置于“順”的位置進行面片加工，使拌好的面團顆粒均勻的進入軋輥間揉壓，揉壓時應由厚至薄調整軋輥間隙，MT50、MT50Ⅰ、MT75Ⅰ型面條機調整軋輥間隙時靠調整可調軋輥兩端的調整螺栓來實現，順時針旋轉調整螺栓軋輥間隙減小，逆時針旋轉調整螺栓軋輥間隙變大；MT60、MT60Ⅰ型面條機調整軋輥間隙時靠調整可調軋輥兩端的調整手把旋轉偏心來實現，調整時將手把往外拉，同時將手把向上轉，這時軋輥間隙減小，反之加大，調整時應注意兩端手把所對兩邊的刻度線應相同，以保證軋輥間隙大小一致?？刂七M面厚度為出面厚度的2～3倍。經多次揉壓后的面片可提高勁道及口感，建議用戶充分利用該機的揉壓功能。切條前的面片應在1～2㎜厚，用卷面棒卷好后備用。
4.2.3安裝面條刀：左右柵板設有兩條刀槽，將面條刀放入槽內，面條刀上的齒輪與大齒輪嚙合后，旋緊蝶形螺母用固定支架將面條刀固定好。
4.2.4切條：將備用面片端頭用手放入轉動中的兩輥間，經再次軋制后進入面條刀，切出面條，落入接面簸箕。操作者應及時將切出的面條領出、斷開，放入晾曬架。
