1 概述
1.1 用途

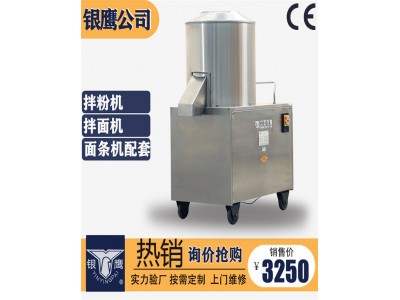

我廠生產的BLJeq \o(\s\up 11(15),\s\do 4(25))1525拌面機，是飯店、賓館、大專院校、廠礦、企事業食堂、食品加工廠加工面條時攪拌面粉的設備。
1.2 特點
該機效率高，操作簡單，維修方便，是一種較理想的面條加工設備。
2 主要結構與工作原理
2.1 主要結構
2.1.1 本機主要有機架、傳動部分、攪拌器（主要有攪拌葉Ⅰ、攪拌葉Ⅱ）、及料筒部件等組成（參見圖1 結構示意圖）
2.1.2 該機料筒、拌面葉均采用不銹鋼材料制作，保證長期工作不銹、不蝕、無毒、無害。
2.2 工作原理
當面粉與水按一定比例投入料筒后，十字分布的兩拌面葉轉動，翻動面粉，將面粉形成旋渦流動，使之與水?dāng)嚢杈鶆颉?span>
1
|
項目 |
BLJ15 |
BLJ25 |
|
生 產 能 力 |
150kg/h |
250kg/h |
|
配 用 動 力 |
Y90L-4 1.5kW 380V |
Y100L2-4 3kW 380V |
|
額 定 頻 率 |
50 Hz |
|
|
防 水 等 級 |
IPX1 |
|
|
撥 料 盤 直 徑 |
400 mm |
480 mm |
|
傳 動 軸 轉 速 |
260r/min |
285r/min |
|
三 角 帶 |
A1295-2 |
A1473-2 |
2
4 尺寸、重量
|
項目 |
BLJ15 |
BLJ25 |
|
外形尺寸 |
770×433×920mm |
840×535×1040 mm |
|
機器重量 |
85 kg |
100kg |
5 安裝、調試
5.1 使用前將機器放置水平地面上，確保機器工作平穩、可靠。
5.2 使用前對各部位進行檢查，對傳動部分進行檢查，用手轉動攪拌器應靈活；檢查緊固件是否在運輸途中松動；開關及電源線是否因運輸而破損。
5.3 檢查現有電源電壓與本產品使用的額定電壓是否相符。
5.4 將橡膠電源軟線伸長，把帶有接地符號的黃綠線可靠接地，把其余三條線芯（配單相電機時為兩條）分別接到開啟式負荷開關（閘刀開關）斷開時的引出線接線端子上。
5.5 閉合開啟式負荷開關，啟動開啟按鈕，機器運轉平穩，并無異常聲音時方可試機。
6 使用、操作
機器開動前，將所攪拌面粉、添加劑等物料加入料筒，運轉一至二分鐘，再加入適量的水，可先將面粉加入料筒，再將水與添加劑充分混合后加入料筒，視物料攪拌均勻后，把盛料器具置于出料口下面，提起擋料板，攪拌均勻的物料即可自動排出，落入盛料器具內。
