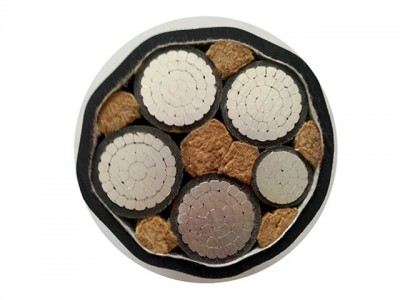

非鎧裝電纜采用 STABILOY® 導體制造，截面規格從25mm2到400mm2。線芯為ASTM B級壓緊絞股型，達到GB/T 18380.3-2001阻燃C級。
STABILOY® 導體完全符合CSA C22.2 No.38關于ACM合金導體的標準，也符合GB/T31840及IEC 60502.1最新版的各項標準。
在無需鎧裝機械保護的場合下，加鋁非鎧裝電纜具有非常廣泛的應用。它們可用于非燃性建筑,如辦公樓、旅館、購物中心和工廠中的照明、插座及其它電氣設備的饋電線路。
加鋁非鎧裝電纜采用工作溫度90℃的交聯聚乙烯絕緣層及黑色PVC外護套。
STABILOY® ZC-TC90(YJLHV)(-40) 單芯非鎧裝XLPE絕緣PVC護套電纜
|
截面(mm2) |
絕緣層厚度 |
PVC護套厚度 |
電纜外徑 |
導體重量 |
電纜總重 |
90℃梯架或有孔托盤 |
|
50 |
1.0 |
1.4 |
13.4 |
148 |
251 |
222 |
|
70 |
1.1 |
1.4 |
15.0 |
186 |
305 |
276 |
|
95 |
1.1 |
1.5 |
17.3 |
296 |
447 |
335 |
|
120 |
1.2 |
1.5 |
18.7 |
350 |
520 |
393 |
|
150 |
1.4 |
1.6 |
20.5 |
420 |
621 |
454 |
|
185 |
1.6 |
1.6 |
22.1 |
490 |
722 |
521 |
|
240 |
1.7 |
1.7 |
25.7 |
700 |
991 |
618 |
|
300 |
1.8 |
1.8 |
28.1 |
840 |
1180 |
717 |
|
400 |
2.0 |
1.9 |
30.9 |
1050 |
1449 |
867 |
|
500 |
2.2 |
2.0 |
35.5 |
1401 |
1901 |
1008 |
|
630 |
2.4 |
2.2 |
39.3 |
1741 |
2340 |
1195 |
STABILOY® ZC-TC90(YJLHV)(-40) 3芯非鎧裝XLPE絕緣PVC護套電纜
|
截面(mm2) |
絕緣層厚度 |
絕緣層外徑 |
PVC護套厚度 |
電纜外徑 |
導體重量 |
電纜總重 |
90℃載流量(A) |
90℃梯架或有孔托盤 載流量(A) |
|
3x25 |
0.9 |
7.82 |
1.8 |
21.2 |
221 |
458 |
100 |
107 |
|
3x35 |
0.9 |
8.59 |
1.8 |
22.9 |
279 |
536 |
116 |
124 |
|
3x50 |
1.0 |
10.57 |
1.8 |
27.1 |
444 |
775 |
156 |
167 |
|
3x70 |
1.1 |
11.84 |
1.9 |
30.1 |
559 |
951 |
181 |
194 |
|
3x95 |
1.1 |
14.35 |
2.0 |
35.7 |
889 |
1409 |
243 |
260 |
|
3x120 |
1.2 |
15.75 |
2.1 |
38.9 |
1050 |
1*8 |
272 |
292 |
|
3x150 |
1.4 |
17.27 |
2.3 |
42.6 |
1261 |
1963 |
306 |
328 |
|
3x185 |
1.6 |
18.95 |
2.4 |
46.4 |
1471 |
2351 |
337 |
362 |
|
3x240 |
1.7 |
22.25 |
2.6 |
53.9 |
2101 |
3193 |
425 |
456 |
|
3x300 |
1.8 |
24.46 |
2.7 |
58.9 |
2521 |
3759 |
479 |
515 |
|
3x400 |
2.0 |
27.13 |
3.0 |
65.2 |
3151 |
4693 |
551 |
593 |
STABILOY® ZC-TC90(YJLHV)(-40) 4芯非鎧裝XLPE絕緣PVC護套電纜
|
截面(mm2) |
絕緣層厚度 |
絕緣層外徑 |
PVC護套厚度 |
電纜外徑 |
導體重量 |
電纜總重 |
90℃載流量(A) |
90℃梯架或有孔托盤 |
|
4x25 |
0.9 |
7.82 |
1.8 |
23.3 |
295 |
578 |
100 |
107 |
|
4x35 |
0.9 |
8.59 |
1.8 |
25.1 |
372 |
681 |
116 |
124 |
|
4x50 |
1.0 |
10.57 |
1.8 |
29.9 |
591 |
973 |
156 |
167 |
|
4x70 |
1.1 |
11.84 |
2.0 |
33.3 |
746 |
1238 |
181 |
194 |
|
4x95 |
1.1 |
14.35 |
2.1 |
39.6 |
1186 |
1789 |
243 |
260 |
|
4x120 |
1.2 |
15.75 |
2.3 |
43.4 |
1401 |
2159 |
272 |
292 |
|
4x150 |
1.4 |
17.27 |
2.4 |
47.2 |
1681 |
2542 |
306 |
328 |
|
4x185 |
1.6 |
18.95 |
2.6 |
51.7 |
1961 |
2998 |
337 |
362 |
|
4x240 |
1.7 |
22.25 |
2.8 |
60.0 |
2801 |
4096 |
425 |
456 |
|
4x300 |
1.8 |
24.46 |
3.0 |
65.8 |
3361 |
4863 |
479 |
515 |
|
4x400 |
2.0 |
27.13 |
3.3 |
72.8 |
4202 |
6085 |
551 |
593 |
STABILOY® ZC-TC90(YJLHV)(-40) 3+1芯非鎧裝XLPE絕緣PVC護套電纜
|
截面(mm2) |
絕緣層厚度 |
絕緣層外徑 |
PVC護套厚度 |
電纜外徑 |
導體重量 |
電纜總重 |
90℃載流量(A) |
90℃梯架或有孔托盤 |
|
3x25+1x16 |
0.9 |
7.82 |
1.8 |
22.4 |
266 |
538 |
100 |
107 |
|
3x35+1x25 |
0.9 |
8.59 |
1.8 |
24.6 |
353 |
657 |
116 |
124 |
|
3x50+1x25 |
1.0 |
10.57 |
1.8 |
28.4 |
517 |
876 |
156 |
167 |
|
3x70+1x35 |
1.1 |
11.84 |
1.9 |
31.0 |
652 |
1053 |
181 |
194 |
|
3x95+1x50 |
1.1 |
14.35 |
2.1 |
37.5 |
1037 |
1602 |
243 |
260 |
|
3x120+1x70 |
1.2 |
15.75 |
2.2 |
41.0 |
1237 |
1889 |
272 |
292 |
|
3x150+1x70 |
1.4 |
17.27 |
2.3 |
44.1 |
1447 |
2184 |
306 |
328 |
|
3x185+1x95 |
1.6 |
18.95 |
2.5 |
49.0 |
1767 |
2626 |
337 |
362 |
|
3x240+1x120 |
1.7 |
22.25 |
2.6 |
56.1 |
2451 |
3588 |
425 |
456 |
|
3x300+1x150 |
1.8 |
24.46 |
2.8 |
61.5 |
2941 |
4271 |
479 |
515 |
|
3x400+1x185 |
2.0 |
27.13 |
3.1 |
68.0 |
3*2 |
5234 |
551 |
593 |
STABILOY® ZC-TC90(YJLHV)(-40) 4+1芯非鎧裝XLPE絕緣PVC護套電纜
|
截面(mm2) |
絕緣層厚度 |
絕緣層外徑 |
PVC護套厚度 |
電纜外徑 |
導體重量 |
電纜總重 |
90℃載流量(A) |
90℃梯架或有孔托盤 |
|
4x25+1x16 |
0.9 |
7.82 |
1.8 |
24.4 |
340 |
651 |
100 |
107 |
|
4x35+1x25 |
0.9 |
8.59 |
1.8 |
27.0 |
446 |
795 |
116 |
124 |
|
4x50+1x25 |
1.0 |
10.57 |
1.9 |
31.3 |
665 |
1086 |
156 |
167 |
|
4x70+1x35 |
1.1 |
11.84 |
2.0 |
34.6 |
839 |
1345 |
181 |
194 |
|
4x95+1x50 |
1.1 |
14.35 |
2.2 |
41.5 |
1334 |
2006 |
243 |
260 |
|
4x120+1x70 |
1.2 |
15.75 |
2.3 |
45.4 |
1587 |
23* |
272 |
292 |
|
4x150+1x70 |
1.4 |
17.27 |
2.5 |
48.9 |
1867 |
2763 |
306 |
328 |
|
4x185+1x95 |
1.6 |
18.95 |
2.6 |
54.1 |
2257 |
3380 |
337 |
362 |
|
4x240+1x120 |
1.7 |
22.25 |
2.9 |
62.5 |
3151 |
4561 |
425 |
456 |
|
4x300+1x150 |
1.8 |
24.46 |
3.1 |
68.4 |
3782 |
5417 |
479 |
515 |
|
4x400+1x185 |
2.0 |
27.13 |
3.4 |
75.6 |
4692 |
6053 |
551 |
593 |
