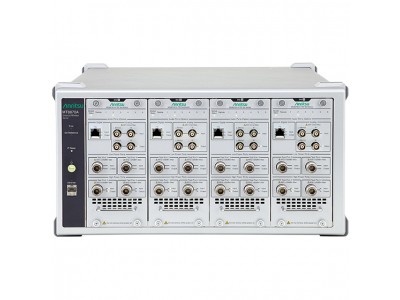

MT8870A無線測試儀概述
通用無線測試儀MT8870A是一個適用于大規模生產各種無線通信設備和模塊的測量平臺。主單元可容納四個高性能測試模塊，每個模塊完全獨立工作，可同時測量多達四個無線設備或模塊。
通用無線測試套件 MT8870A 專為蜂窩通訊和短距離連接通訊系統的大批量生產測試而設計，支持5G NR sub-6GHz、支持LTE、LTE-V2X、NB-IoT、Cat-M、V2X 802.11p、WLAN、Bluetooth等技術。一臺 MT8870A 儀器主機最多可包含 4個可通過外接 PC 獨立控制的 TRX 測試模塊 MU887000A/01A。每一個模塊都集成矢量信號發生器和矢量信號分析儀，可執行發射器和接收器 RF 測試。內置 MU887000A/01A 測試模塊的 MT8870A 可通過外接 PC 控制。
-
一體化平臺可容納 4個測試模塊
-
一個主機內最多可安裝 4 個測量模塊，每個模塊可獨立受控。每個模塊安裝后共享同一個電源；底座和內部總線接口有助于降低基礎設施成本。
-
可同時測量 4個設備，可并行測量一臺設備中的多個無線通信系統
-
MT8870A 內安裝 4個模塊后，可同時并行連接并測量 4臺測試設備。不同的無線通信系統可并行測量，這有助于縮短測量時間，減小生產線測試設備占用空間。
-
標配160 MHz測量帶寬
-
TRX 測試模塊 MU887000A/01A 可執行 WLAN 802.11ac 模塊的 RF 發射器/接收器測試。
-
支持多種無線標準
-
MT8870A 是測量多種無線通信系統 (如 5G，LTE/LTE-Advanced，V2X，WLAN，Bluetooth 等) TX 功率的一體化設備，并可進行傳輸模塊準確性的 TX 測試，RX 靈敏度的 RX 測試等。
-
支持的標準：5G NR sub-6GHz、
LTE/LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、W-*/HSPA、TD-S*、G*/EDGE、CDAM2000/1xEV-DO、WLAN 802.11a/b/g/n/p(V2X)/ac/ax、藍牙 v5.0、ZigBee、Z-W*e、FM/RDS、GPS/Galileo/GLONASS/BeiDou/QZSS、DVB-H、ISDB-T/ISDB-Tmm
-
支持本機和 SCPI 遠程控制命令：
-
本機命令基于 MT8820C 遠程控制命令集且具有高兼容性，特別適合序列測量和 RF 校準。
-
內置音頻分析儀和發生器
-
MT8870A 支持立體聲和單聲道，擁有數字和模擬接口?？梢詼p少無線模塊生產所用的設備。
