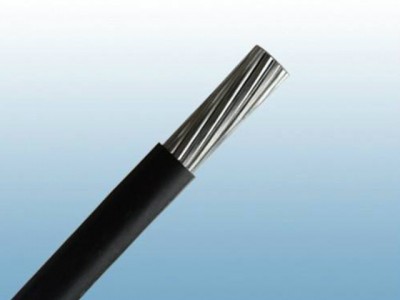

點擊下圖片即可查看大圖
1KV、10KV架空絕緣電纜適用于交流額定電壓1KV-10KV電力輸配電網系統。
1KV架空絕緣電纜執行標準為GB/T12527-2008 及GB/T1179-2008;
10KV架空絕緣電纜執行標準為GB/T14049-2008及GB/T1179-2008
電纜型號、名稱、敷設場合
|
型號 |
名稱 |
敷設場合 |
||
|
銅芯 |
鋁芯 |
鋼芯（加強）鋁絞線芯 |
||
|
JKV |
JKLV（BLVW） |
JKLGV（BLVWG |
聚氯乙烯絕緣架空電纜 |
架空固定敷設或作進戶線用，僅用于0.6/1KV線路 |
|
JKYJ |
JKLYJ |
JKLGYJ |
交聯聚乙烯絕緣架空電纜 |
架空固定敷設，架設時應考慮電纜和樹木保持一定距離，電纜運行時，允許和樹木頻繁接觸 |
|
JKYJ/Q |
JKLYJ/Q |
JKLGYJ/Q |
交聯聚乙烯絕緣輕型薄壁架空電纜 |
架空固定敷設，架設時應考慮電纜和樹木保持一定距離電纜運行時，允許和樹木做短時接觸 |
|
JKY |
JKLY |
JKLGY |
聚乙烯絕緣架空電纜 |
架空固定敷設，架設時應考慮電纜和樹木保持一定距離電纜運行時，允許和樹木做短時接觸 |
|
JKYJ/J |
JKLYJ/J |
JKLGYJ/J |
交聯聚乙烯絕緣加厚型架空電纜 |
架空固定敷設，架設時應考慮電纜和樹木保持一定距離，電纜運行時，允許和樹木頻繁接觸，允許較低敷設 |
注：1.1KV架空絕緣電纜可生產1芯2芯4芯10-400mm2，10KV架空絕緣電纜以單芯為主，生產范圍為16-400mm2。
2.鋼芯加強型鋼芯截面選擇，可根據鋼芯鋁絞線抗拉強度規定確定。
產品主要性能
1. 使用性能
（1）額定電壓0.6/1KV、10KV。
（2）電纜導體的長期允許工作溫度：聚氯乙烯、聚乙烯絕緣應不超過70℃；交聯聚乙烯絕緣應不超過90℃。短路時（最長持續時間不超過5S）電纜的最高溫度：聚氯乙烯、聚乙烯絕緣應不超過170℃；交聯聚乙烯絕緣應 250℃。
（3）電纜的敷設溫度應不低于-20℃，低于該溫度時電纜應預熱。
（4）電纜的允許彎曲半徑：
a.1KV
電纜外徑（D）＜25mm，應不小于4D；鋼芯加強型應不小于6D；
電纜外徑（D）≥25mm，應不小于6D；鋼芯加強型應不小于10D；
b.10KV
單芯電纜應不小于20D，鋼芯加強型應不小于25D；
多芯電纜應不小于15D，鋼芯加強型應不小于20D；
注：以上“D”均為電纜外徑。
2. 主要電氣性能
（1）成品電纜導電線芯的電阻20℃時每公里數值如下表所示
|
標稱截面（mm2） |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
|
硬銅 |
1.906 |
1.198 |
0.749 |
0.540 |
0.399 |
0.276 |
0.190 |
0.158 |
0.128 |
0.1021 |
0.0777 |
0.0619 |
|
鋁芯 |
3.080 |
1.910 |
1.200 |
0.868 |
0.*1 |
0.443 |
0.320 |
0.253 |
0.206 |
0.1* |
0.125 |
0.100 |
注：鋼芯加強型導體直流電阻與鋼芯鋁絞線同規格相同。
（2）絕緣電阻試驗
在室溫下，將電纜浸入水中不少于1h，施加80-500V直流電壓，穩定時間不小于1min，且不大于5min，試驗結果應符合下表規定
|
額定電壓（KV） |
絕緣電阻不小于MΩ/KM |
|
10（普通絕緣） |
1500 |
|
10（輕薄型絕緣） |
1000 |
|
10（加厚型絕緣） |
1800 |
（3）交流電壓試驗
在室溫下，將電纜浸入水中不少于1h后按照標準要求施加電壓，試驗時間維持1min，電纜應不擊穿，對各額定電壓電纜的試驗電壓如下表所示
|
額定電壓（KV） |
1 |
10 |
||
|
試驗電壓（KV） |
普通絕緣 |
輕薄型絕緣 |
加厚型絕緣 |
|
|
3.5 |
18 |
12 |
22 |
|
