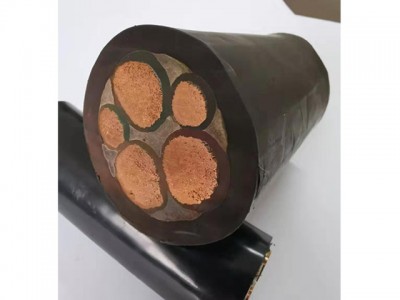

點擊下圖片即可查看大圖
本產品適用于交流額定電壓450/750V及以下的家用電器、電動工具和各種移動電氣設備
一、生產執行標準：JB/T8735-2016
二、使用特性
1. 額定電壓：YQ型為300/300V YZ型為300/500V, YC型為450/750V
2. 電纜允許工作溫度應不超過65℃。
三、型號及主要用途如下表
|
型號 |
名稱 |
主要用途 |
|
YQ YQW |
輕型橡套軟電纜 |
用于輕型移動電器設備和工具 |
|
YZ YZW |
中型橡套軟電纜 |
用于各種移動電器設備和工具 |
|
YC YCW |
重型橡套軟電纜 |
用于各種移動電器設備、能承受較大機械外力 |
|
YH |
天然膠電焊機電纜 |
主要用作電焊機接線用 |
|
YHF |
氯丁膠電焊機電纜 |
四、規格范圍如下表
|
型號 |
額定電壓（V） |
芯數 |
標稱截面mm2 |
|
YZ YZW |
300/500 |
2.3,4,5 |
0.75-6 |
|
YC YCW |
450/750 |
1芯 |
1.5-240 |
|
YH YHF |
----- |
1芯 |
16-95 |
五、規格尺寸及技術參數如下表
|
標稱截面mm2 |
導體結構參考 |
20℃導體電阻≤Ω/KM |
電纜參考外徑 |
||||
|
根/單絲直徑 |
2芯 |
3芯 |
4芯 |
5芯 |
6芯 |
||
|
0.75 |
24/0.20 |
26.0 |
8.2 |
8.8 |
9.6 |
11.0 |
- |
|
1.0 |
32/0.20 |
19.5 |
8.8 |
9.2 |
10.0 |
11.5 |
-- |
|
1.5 |
30/0.25 |
13.3 |
10.5 |
11.0 |
12.5 |
13.5 |
12.0 |
|
2.5 |
49/0.25 |
7.98 |
12.5 |
13.0 |
14.0 |
15.5 |
14.0 |
|
4 |
81/0.25 |
4.95 |
14.0 |
14.5 |
16.5 |
18.0 |
16.0 |
|
6 |
122/0.25 |
3.30 |
17.0 |
18.0 |
20.0 |
22.5 |
19.5 |
YC YCW 450/750V
0.780
16.5
31.5
34.0
37.5
41.5
35.5
35
265/0.41
0.554
18.5
35.5
38.0
42.0
---
38.5
50
379/0.41
0.386
21.0
41.0
43.5
48.5
----
46.0
70
530/0.41
0.272
24.0
46.0
49.5
55.0
----
51.0
95
437/0.52
0.206
26.0
50.5
54.0
60.5
----
55.0
120
551/0.52
0.161
28.5
---
59.0
65.5
---
59.0
150
696/0.52
0.129
32.0
---
66.5
74.0
---
66.0
185
851/0.52
0.106
34.5
--
---
---
---
---
240
1073/0.52
0.0801
38.0
---
---
---
---
---
YH YHF
|
標稱截面mm2 |
導體參考結構 |
20℃導體電阻≤Ω/KM |
電纜參考外徑 |
|
|
根數/單絲直徑mm |
不鍍錫 |
鍍錫 |
|
|
|
16 |
509/0.20 |
1.16 |
1.19 |
11.5 |
|
25 |
796/0.20 |
0.758 |
0.780 |
13.0 |
|
35 |
1115/0.20 |
0536 |
0.552 |
14.5 |
|
50 |
1592/0.20 |
0.379 |
0.390 |
17.0 |
|
70 |
2229/0.20 |
0.268 |
0.276 |
19.5 |
|
95 |
3025/0.20 |
0.198 |
0.204 |
22.0 |
