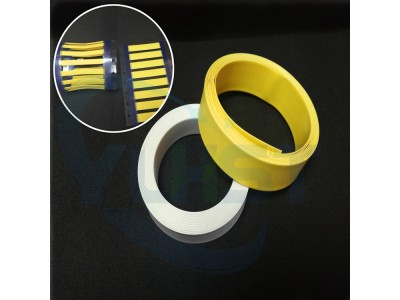

聚烯烴熱收縮標識套管
一、材料
由具有優異性能的高阻燃聚烯烴材料制成
二、工作溫度范圍
1、連續使用溫度：-55℃～135℃
三、特性
1、收縮比: 2:1、3:1
2、任意印字，電腦設定字符和商標圖案
3、耐高溫燃油、潤滑油以及其它有機溶劑，耐油等級達70℃×168h以上。
3、柔軟、阻燃（VW-1等級）
4、符合RoHS、REACH環保規范
5、高溫不熔、低溫不脆，耐刮擦、耐磨，永久性標識
四、符合標準
SAE AMS-DTL-23053/16
五、規格尺寸
|
規格 |
收縮前 |
完全收縮后 (mm) |
||
|
英制 |
公制 |
內徑(min.) |
內徑(max.) |
壁厚 |
|
1/8 |
Φ3.2 |
3.2 |
1.0 |
0.50±0.10 |
|
3/16 |
Φ4.8 |
4.8 |
1.6 |
0.50±0.10 |
|
1/4 |
Φ6.4 |
6.4 |
2.1 |
0.55±0.10 |
|
3/8 |
Φ9.5 |
9.5 |
3.2 |
0.60±0.10 |
|
1/2 |
Φ12.7 |
12.7 |
4.2 |
0.60±0.10 |
|
3/4 |
Φ19.1 |
19.1 |
6.4 |
0.62±0.10 |
|
1 |
Φ25.4 |
25.4 |
8.5 |
0.70±0.10 |
|
1 1/2 |
Φ38.1 |
38.1 |
19.1 |
0.*±0.10 |
|
2 |
Φ50.8 |
50.8 |
25.4 |
0.70±0.10 |
六、性能指標
|
序號 |
測試項目 |
測試條件 |
指標要求 |
|
1 |
外觀 |
目測 |
無斑點、裂紋、針孔、氣泡、皺紋、雜質、龜裂、壁厚均勻 |
|
2 |
縱向收縮率 |
取三個長度為150±1mm的未收縮的樣品，用精度不小于0.02mm的針規（塞規）測定內徑，將樣品置于200±5℃烘箱中放置三分鐘，然后冷卻至23±3℃后再重新測量 |
≤10% |
|
3 |
拉伸強度 |
在拉力試驗機上進行檢測，試樣的基準線間距為25.0mm，拉伸夾頭初始距離為25.0mm，測試速度500 mm/min，測試完畢記錄試樣的最大斷裂負荷P及試樣斷裂瞬間標記間距離R。 |
≥10.4MPa
|
|
4 |
熱老化（175℃,168小時)
|
取三段長150mm的試樣和三段長為56mm帶有打印字符的試樣，垂直懸掛在溫度為（175±5）℃的空氣循環烘箱中進行老化試驗，老化時間為168 h，試驗后測定長度150mm的斷裂伸長率，長度56mm的試樣進行耐擦拭性能試驗。 |
合格 |
|
5 |
低溫柔軟性(-55℃,4小時) |
取三段長300mm樣，將試樣置于（-55±3）℃的低溫試驗中放置4h，選擇相應的芯棒并在此溫度下將試樣繞在芯棒上彎曲不少于360°，持續時間為（10±2）s，檢查試樣表面有無裂紋，若無則試樣合格。 |
無裂紋、無脆斷或其它機械損傷 |
|
6 |
絕緣耐壓和擊穿 |
在兩電極間施加交流電壓(50Hz)，施加電壓速度為:60s內施加電壓不低于產品的額定電壓,且在任何時候下施加電壓的速度不得超過500V/s,在2500V電壓下持續60s,不擊穿，則判定試樣合格。 |
不擊穿 |
|
8 |
阻燃性 |
在垂直燃燒試驗儀中進行測試，對試樣點火15s，若試樣離火后燃燒時間不超過15s，則間隔15s再點火15s（若試樣離火后燃燒時間大于15s不超過60s，則等其熄滅后立即再點火15s），每個試樣重復5次，試樣離火后燃燒時間不超過60秒，指示旗燃燒面積不超過25％，則判定合格。 |
15秒內熄滅 |
|
9 |
濕熱 |
取三段150mm試樣和三段56mm帶有打印打印字符的試樣進行試驗，試驗后測定長度150mm的試樣的斷裂伸長率，長度56mm的試樣進行擦拭 |
不脆斷、不開裂、不燒焦 |
|
10 |
高溫 |
取3段長150mm完全收縮后的試樣水平放置在托盤上，然后升溫至200℃保持4h后試樣在試驗箱內恢復至正常大氣條件 |
不燒焦、無裂紋、無老化 |
|
11 |
低溫 |
取3段長150mm完全收縮后的試樣水平放置在試驗箱內，然后降溫至-55℃保持4h后試樣在試驗箱內恢復至正常大氣條件 |
不應有裂紋、脆斷或其它機械損傷 |
|
12 |
耐霉菌 |
取3個長度為150mm的試樣，預處理：試驗前樣品進行熱收縮（200℃ 3min），冷卻至室溫后進行霉菌試驗。 試驗溫度與濕度： 試驗在交變濕熱條件下進行；每24h循環一次。前20h保持溫度（30±1）℃，相對濕度（95±5）％；后4h中，保持溫度（25±1）℃，相對濕度（95±5）％，最少2h，用于濕熱度變化時間最長2h。變化期間，溫度保持在（24～31）℃，相對濕度不得小于90％。 試驗菌種： 黑曲霉、黃曲霉、雜色曲霉、繩狀曲霉、球毛殼霉； 試驗周期：28d。 |
2級 |
|
13 |
耐液性 |
對于每種液體（見下表）各取6個150mm的試樣，分別浸泡在下列規定的液體中，液體的體積不少于試樣體積的20倍。液體溫度為23±3℃，浸泡24小時后將所有試樣取出并輕輕擦干，然后置于室溫下60分鐘，每種液體的6個樣品分成兩組，測量其拉伸強度、斷裂伸長率和介電強度。 |
通過 |
|
14 |
高低溫沖擊 |
取三段長150mm的試樣，將試樣置于溫度沖擊試驗箱中，采用-55℃(1h)～150℃（1h）進行高低溫試驗，循環10次，取出試樣，檢查試樣表面有無裂紋，若無則試樣合格。 |
無裂紋 |
|
15 |
耐鹽霧 |
取三段長150mm的試樣，將試樣置于鹽水噴霧試驗箱中，在鹽溶液濃度：(5±1)%，鹽霧沉降率：1-2ml/80cm2.h，試驗溫度：（35±2）℃的條件下進行48h，然后取出樣品，進行外觀檢查，應符合技術指標的要求。
|
無變化 |
|
16 |
測試液 |
3＃煤油 |
|
|
12＃液壓油 |
|
||
|
8＃潤滑油 |
|
||
|
5％NaCl溶液 |
|
||
|
飛機抗凍液 |
|
顏色：黑色
