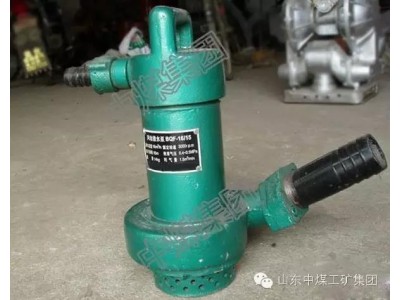

風動潛水泵具有體積小、重量輕、結構新穎、操作方便、便于安裝、維修和移動等優點。供礦山開拓、掘井巷道或豎井井筒施工等不同環境條件的場所排水作業。該泵在動力部分采用了葉片式氣動馬達，具有自動離心調速器結構，能確保在額定轉速范圍內運行。是一種高效率、高揚程的礦山掘井、建井的理想排水工具。
主要特點
一、風動潛水泵重新設計了氣動馬達的參數，大大提高了氣動馬達的軸功率。
二、風動潛水泵針對降噪措施設計了殼體內消聲結構，調整了進氣方位，使排氣氣流在殼體內進行對撞、交叉干涉膨脹后進入外接的有自主知識產權的消聲器內,真正徹底改善了井下施工的工況條件。
三、風動潛水泵在渦室內配置新型復合式葉輪,進一步提高了揚程。
工作原理
1、風動馬達部分：由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽，槽內配有葉片，上、下氣缸蓋上各有一只吹氣眼。風泵啟動時，高氣壓從吹氣眼將槽內葉片吹開，同時大量高氣壓從主風道進入氣缸，推動葉片、驅使轉子旋轉作功。在殼體下方留有密封腔，腔內有密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。
2、水泵部分：由泵體、葉輪、泵座等組成。離心泵采用半開式離心旋渦復合式葉輪，旋流泵采用半開雙向傾斜式葉輪，葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。兩種葉型實測比對流量揚程曲線升高，軸功率曲線下降，泵效率顯著提高
3、油霧器部分：由油霧器殼、油霧器桿、調油閥芯等組成，油霧器裝在頂蓋上，殼內裝滿潤滑油。
4、管接頭部分：由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安裝在進風口處。
5、消聲器部分：消聲器是由鋼板沖壓焊接而成，裝在排氣口處。
工作條件
水泵在下列環境條件下應能正常工作：
a）周圍空氣中含有瓦斯和煤塵；
b）風壓為0.4～0.7 MPa；
c）水的pH值在4～10的范圍內；
d）水中含固體雜質的體積比不超過2%；
e）水的密度不超過1.1×103 kg/m3；
f）工作環境溫度5～40 ℃。
