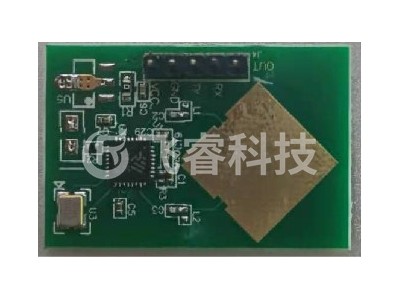

無錫微波雷達傳感器哪家強 南京智能雷達傳感器飛?？萍糉R58L2MS-3020S(A)微波感應傳感器利用多普勒原理，通過天線發射高頻電磁波并接收處理反射波，以此判斷覆蓋范圍內物體的移動，給出相應電信號。 廣泛應用于感應燈飾、安防、小家電、智慧家庭、自動門控制開關、迎賓器等產品上，以及*、走廊、樓道、庭院、陽臺、洗手間等需要自動感應控制的場所。
產品特點：
比紅外感應模塊感應距離更遠角度更廣、無死區、透鏡和透鏡老化問題不受溫度、濕度、氣流、灰塵、噪聲、亮暗等影響，抗干擾能力強可穿透亞克力、玻璃及薄的非金屬材料內置MCU，內嵌多重數字濾波算法，具有更高的抗擾度
無錫微波雷達傳感器哪家強 南京智能雷達傳感器雷達感應距離可以通過 MCU 來配置，其極限感應距離達 12 米，實際感應距離可根據需要靈活調節如果使用環境是相對狹窄的空間，那么感應距離和角度會發生相應變化。
管腳定義：
PIN腳 功能 備注
VCC 電源PIN 默認未貼LDO，供電電壓5V，如需12V供電需要增加LDO，此時供電VCC為5V~12V
GND 接地PIN
TX 燒錄口tCLK 兼容UARL TX及IO口
RX 燒錄口tDIO 兼容UARL RX及IO口
OUT 輸出信號 輸出信號為高低電平，默認輸出低電平
PIN腳 功能 備注
VCC 電源PIN 默認未貼LDO，供電電壓5V，如需12V供電需要增加LDO，此時供電VCC為5V~12V
GND 接地PIN
TX 燒錄口tCLK 兼容UARL TX及IO口
RX 燒錄口tDIO 兼容UARL RX及IO口
OUT 輸出信號 輸出信號為高低電平，默認輸出低電平
技術參數：
參數 小值 典型值 大值 單位 備注
發射頻率 5725 5800 5875 MHZ
輸入電壓 4.5 5 5.5 V 如輸出寬壓，需加LDO
輸出高電平 5 V
輸出低電平 0 V
波束角 120 和天線相關
工作電流 38 mA
感應距離 0.1 2.5 12 M 可調
延時時間 10 S 可調
光敏閾值 N/A N/A N/A 無光敏
工作溫度 -30 85 °C
存儲溫度 -50 125 °C
參數 小值 典型值 大值 單位 備注
發射頻率 5725 5800 5875 MHZ
輸入電壓 4.5 5 5.5 V 如輸出寬壓，需加LDO
輸出高電平 5 V
輸出低電平 0 V
波束角 120 和天線相關
工作電流 38 mA
感應距離 0.1 2.5 12 M 可調
延時時間 10 S 可調
光敏閾值 N/A N/A N/A 無光敏
工作溫度 -30 85 °C
存儲溫度 -50 125 °C
可根據客戶需求定制延時時間 ,是否需要光敏開關以及觸發強度
SoC設計和應用技術*廠商SocionextInc.(以下簡稱“公司”)宣布推出一套全新的無錫微波雷達傳感器哪家強 南京智能雷達傳感器毫米波雷達傳感器“SC1230系列”。本系列產品可為各種智能家居及IoT設備提供高靈敏度、低功耗的傳感器技術，如定位、動作等。我們現在提供了產品的樣品。
以往研制毫米波雷達傳感器時，經常需要對高頻無線通信技術有較高要求，此外，由于傳感器耗電量大，外觀尺寸大等原因，很難把它應用到家電設備中。
Socionext公司研發的SC1230系列產品，不需要通過聲音采集或圖像檢測，就可以靈敏地檢測人的位置和動作。我們希望這款產品能在“人的行為”基礎上開發新的服務和功能設計，同時保護用戶的隱私。
SC1230系列是一款超低功耗、緊湊、低成本的無錫微波雷達傳感器哪家強 南京智能雷達傳感器毫米波雷達傳感器，采用了公司獨有的信號處理和電路設計技術。該傳感器具有基本的信號處理功能，不需要信號處理相關專業知識，就可以很容易地開發產品，也可以減少外部元件的數量。SC1230是由9mmx9mm緊湊封裝設計的，耗電只有0.5mW，可以用干電池作為電源安裝在任何地方。SC1230系列產品分為“SC1232AR3”和“SC1233AR3”，“SC1232AR3”可探測到物體的存在及距離；SC1233AR3可以通過SC1232AR3增加檢測移動目標方向的能力，實現SC1232AR3。
今后，Socionext還將繼續挖掘傳感技術，開發更多的無線電波傳感器產品和解決方案，并在智能家庭、移動設備以及工業領域中推廣應用SC1230系列。
它是一種無線電路，內置天線、A/D轉換器和測距電路的all-in-one無錫微波雷達傳感器哪家強 南京智能雷達傳感器毫米波雷達傳感器，可以探測物體之間的距離；當檢測到對象的移動時，以圖標的方式顯示輸出，比如通過I2C/SPI從主機MCU中進行設置，那么只需要讀取檢測結果就可以使用了。在人體檢測中平均耗電約0.5mW(在移動探測模式下，工作周期為0.1%)
SC1232AR3。
使用DigitalBeamShaper功能，可以選擇120度或95度的FOV(視場角度)，探測距離為8m。
SC1233AR3。
利用2個接收天線，與外接MCU進行計算即可實現2D檢測。FOV設置在120°時，探測距離是8m。與角度檢測相比，SC1233AR3通過內置電路輸出預處理數據，可以通過簡單的數據計算得到角度信息。
FOV是半值角度。FOV值及檢測范圍依實際使用而不同。
