概述

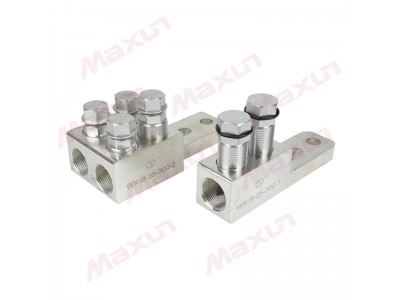

力矩鎖緊連接裝置B( 設備線夾) 是一種適用于隔離開關、熔斷器、避雷器、負荷開關等開關設備之間的連接裝置主要由三部分結構組成：A. 裝置本體( 鋁合金材質、表面鍍錫處理)
B. 力矩壓盤螺栓( 鋁合金材質)
C. 絕緣防護罩( 耐老化阻燃硅橡膠材質)
結構特點
? 通用性強：適用于截面為25-300mm2的導線連接，免除選型煩惱；? 安裝方便：力矩自鎖壓盤螺栓直接壓線不傷線，無需特殊工具；
? 耐腐蝕抗氧化：熱處理工藝及表面鍍錫處理，緩解電化學腐蝕；
? 節能低耗：導線接觸面積大，通流能力強；
? 絕緣保護：防水防觸電，保持線路絕緣狀；
適用環境條件
? 海拔高度：≤ 3000m；? *高環境溫度：+50oC，*低環境溫度：-40oC；
? 年平均氣溫：20oC；
? *大日溫差：30oC；
? 日照強度：0.1W/cm2( 風速0.5m/s，大跨越采用0.6m/s)；
? 覆冰厚度：0 ～ 50mm；
? *大風速：35m/s（離地面10m高處30 年一遇、10 分鐘平均*大值）；
? 環境相對濕度：日平均值：95%；月平均值：90%；
? 污穢等級：0 ～Ⅳ級；
選型表
Instructions for ordering
| 規格型號 | 出線方式 | 適用線徑 | 絕緣罩 |
| WX-B-25-300-1 | 單配線 | LJ/TJ:25-300mm2 | WX-B-25-300-1(Z) |
| WX-B-25-300-2 | 雙配線 | WX-B-25-300-2(Z) |
