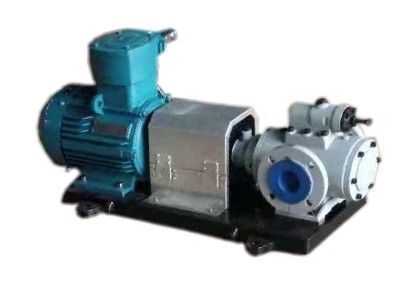

SNH440R46U12.1W2-實物圖
潤滑油泵 SNH440R46U12.1W2-剖視圖
潤滑油泵 SNH440R46U12.1W2-產品介紹螺桿泵廠家
潤滑油泵 SNH440R46U12.1W2
一、SNH三螺桿泵性能特點：
1、結構簡單、拆裝方便；體積小，重量輕；磨損輕微，壽長
2、轉子液壓平衡，振動小，噪音低。
3、介質為直線連續輸送、無攪拌、無脈動.輸出穩定，無脈動。
4、壓力高穩定、效率高
5、具有很強的自吸能力。
6、零部件采用通用性強的系列化設計，具有多種安裝方式。
7、可在較高轉速下工作；
8、多種安裝方式。
二、SNH三螺桿泵常用型號：
泵型式代號： SN H 440 R 46 K 2 Y- W3
1 2 3 4 5 6 7 8 9
1. 系列
2. 型式
3. 規格
4. 主桿的方向（R=右旋 L=左旋）(1).從驅動端看，若要求泵軸順時針轉動，則選R，逆時針轉動，則選L。
5. 螺旋角度
6. 結構特性及軸承
7．密封
8. 泵體
9. 材料組合
詳細解釋：
1. 系列
系列 主要特征 流量[l/min] 規格范圍 排出壓力[MPa]
* 中壓，單吸軸向力液壓平衡 2200 40～2200 10.0
2. 型式
符號 結構說明
H 臥式地腳安裝泵
F 端法蘭聯接泵
S 立式柱腳安裝泵
E 泵轉子組件，桿套插裝泵
D 進口浸沒泵
B 進出口同側法蘭聯接泵
3. 螺旋角
規格 40 80 120 210 280 440 660 940 1300 1700 2200
主桿螺旋角 38 36 42 40 43 40 40 42 42 42 42
46 42 46 46 46 46 46 46 46 46 46
46
