1. 概述

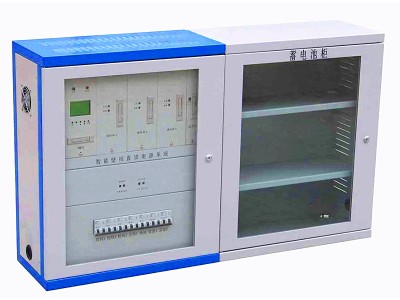

PD壁掛電源是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓?jiǎn)卧⑴潆妴卧碗姵匕惭b箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。
1. 系統技術指標
交流輸入電壓： 220V±20% PT供電電壓： 100V±10%
電網頻率：50Hz±10% 功率因數：≥0.85
輸出電壓范圍： 90V-140V連續可調（對于110V系統）
180V-280V連續可調（對于220V系統）
輸出限流：0.2A-2.5A(單模塊) 穩壓精度： ≤±0.5%
穩流精度： ≤±0.5% 紋波系數： ≤±0.1%
均流度： ≤5% 效率： ≥93% 絕緣電阻： ≥10M
輸出過壓保護： 280V±2V(220V), 140V±2V(110V)
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。
相對濕度: ≤90% 環境溫度: -5℃～45℃ 可聞噪音: ≤55Db
外形尺寸：680x560X265(高X寬X深)
