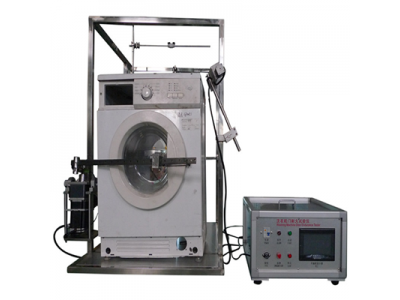

點擊下圖片即可查看大圖
一、 產品概述
本設備依據GB4706.24-2000家用和類似用途電器安全洗衣機的特殊標準要求設計制造，適用于對洗衣機門的開閉性能進行壽命測試。
該設備采用進口三菱的PLC加步進電機控制（可選配司服電機），配備全不銹鋼機械手，真空吸盤結構，同時標配TFT真彩色液晶觸摸屏，可預置試驗角度、速度，從而真實的模擬人手開閉洗衣機門，做到智能化的控制方式。
該設備由一個電器控制柜，試樣架及安裝在其上的兩個機械手組成（步進電機驅動）。機架由高檔鋁合金型材組合而成，機械手分別安裝在機架的橫梁及支柱上，通用性強，能滿足左開門及上開門的不同尺寸大小的洗衣機測試。
二、 技術規格及參數配置
|
控制方式
|
采用進口三菱PLC 控制，系統穩定 |
|
顯示方式 |
真彩色液晶顯示（標配7 寸顯控觸摸屏） |
|
機架結構 |
高檔鋁型材 |
|
工作電源 |
AC 220V 50HZ |
|
機械手 |
側機械手和上機械手兩個，可更換真空吸盤和抓手裝置 |
|
輔助機構 |
0-50mm行程可調 |
|
底板調節機構 |
調節試樣水平，傾斜 |
|
試驗次數 |
觸摸屏設置，0-999999可調，到達次數自動停機 |
|
開/關門時間 |
觸摸屏設置，0-9999S可調 |
|
開關門速率 |
觸摸屏設置，可調 |
|
開門角度 |
觸摸屏設置，側機械手0-180°可調；上機械手-30-90° |
|
工位 |
單工位（左開門或者上開門） |
|
機架尺寸 |
800*1000*1200mm |
|
試樣開門檢測 |
試樣打開50mm斷電檢測 |
|
符合標準 |
GB4706.20 |
