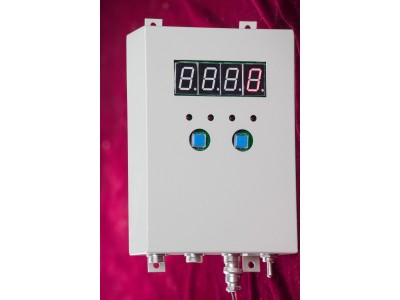

點擊下圖片即可查看大圖
第
1、概述：
通井天車防碰儀是專為通井天車而設計的全電腦安全運行防碰控制裝置，采用高精度傳感器和高速數字處理器，液晶顯示屏和大型數碼管相結合顯示，實時顯示大鉤高度。本系統能夠實時檢測大鉤運行位置和高度，自動控制大鉤在設定區域內安全運行，并可根據設置參數進行聲光報警和自動控制剎車，避免了因碰撞而造成的重大損失。
2、主要功能：
? 具有數字顯示大鉤高度的功能，顯示直觀、 準確。
? 具有兩級防碰天車的功能，安全可靠。
? 當大鉤到達設定預警高度時，進行聲光報警。
? 當大鉤到達設定剎車高度時，輸出剎車控制信號。
? 當大鉤上行運行高度大于上預警點時，如果運行速度超過設定速度限值，則自動進行點剎控制，并輸出預警信號，并且點剎時間可調。
? 當大鉤下行運行高度小于下預警點時，如果運行速度超過設定速度限值，則自動進行點剎控制，并輸出預警信號，并且點剎時間可調。
? 大屏幕液晶顯示器和數碼管相結合，數字顯示大鉤高度和參數，全中文液晶界面和漢字菜單，操作簡單方便；
? 友好的人機界面，系統不僅為司鉆提供了可視化界面，還提供了人機對話接口，司鉆可以根據實際情況對系統參數、預警防碰參數等進行設置、修改；這樣，司鉆就從操作技能型轉為智能控制型，司鉆著重于利用獲得的信息，根據井況和有關指令選擇優化防碰參數，從而實現安全、高效、低成本運行。
? 采用電容感應式觸摸按鍵，使用壽命長，手感好，并且防水。
? 大型數碼管實時顯示大鉤高度，顯示清晰，直觀，適合遠距離監視。
? 具有超速報警、點剎功能。
? 大容量非易尖性存貯器，可對生產數據、工作狀態、報警記錄等各種信息進行存貯，系統掉電后，所存數據可自動保存十年以上。
? 采用隔離式電源，輸入電源范圍寬，整套系統在AC85V—AC2*V范圍內均可正常工作；真正的交流關機，減小系統功耗，延長使用壽命。
? 具有系統自檢功能及故障定位，便于現場的維修及維護；在線實時故障檢測，工作狀態指示，聲光報警。
? 高度集成化的專用傳感器，精度高，工作穩定，油泥污染不受影響，安裝維修簡便。
? 中央控制器采用夾板式安裝，無須現場打孔，安裝方便，牢固可靠。
? 內置免維護蓄電池，有充電、過壓保護、欠壓保護電路，斷電時可連續工作5小時（此時只記憶脈沖）以上。
3、技術指標及使用環境：
使用環境條件：
? 使用溫度范圍： -45℃~85℃
? 使用濕度范圍： 35％~85％RH
? 環境大氣壓為 80Kpa～106Kpa
? 工作環境：可以工作在含有爆炸性氣體或蒸汽混合物的環境。
技術指標：
? 大鉤高度數字顯示范圍： -99.9 ～ 999.9圈
? 高點、預警點： 現場調整，自動記憶
? 零點： 現場調整
? 預警距離設定范圍： 0 ～ 99.9圈
? 剎車輸出： DC24V
? 輸入電源： AC85V-AC265V（47—60HZ）
? 消耗功率： ＜10W
? 輸入氣壓力： ≤ 1 Mpa
? 外殼結構： 主機的外殼為不銹鋼。
? 主機的防爆型式為隔爆型、防爆等級為ExdⅡCT6
? 所有的螺栓、螺母、平墊片、開尾銷都經過鍍鋅處理，但不含鍍鉻、鍍鎳件。
4、技術特點：
? 采用先進的微電腦控制技術，可以有效、可靠的顯示游車大鉤的運行狀態，同時給防碰天車執行系統提供可靠、準確的控制信號?？爝M(jìn)入危險區域時，有聲、光報警提示操作人員。
? 精度高、重復性好、防碰動作快，大鉤高度指示可以精確到0.1圈。
? 采用大屏幕液晶屏顯示屏和數碼管相結合，數字顯示游車高度。數碼管具有屏幕大，數字清晰等特點，使人一目了然。
? 整機零部件采用數字模塊化結構，關鍵零件采用進口，有效的保障了運行的可靠性。
? 采用了電容式非接觸式觸摸開關按鍵，美觀大方，防水密封，操作可靠，壽命長，故障少。對使用環境要求不高。
? 采用全密封結構設計，可以滿足油田各種惡劣環境的要求。具有上、下防碰的聲 、光預警功能，預警距離可以根據實際現場要求進行調整。
? 整體設計采用友好的人機交互方式，設置參數簡單、直觀、一目了然。
? 傳感器全新設計，傳感齒輪軸采用了雙滾子密封軸承支撐安裝，且增加了安裝支撐架的厚度，改善了傳感器的傳動性能和潤滑條件，提高了整體可靠性能。使得傳感器經久耐用。
? 系統的設計、制造以及安裝成套全部符合國家及石*業相關標準，滿足IS09001(2000)和HSE的相關要求。
? 可安裝在位于陸上或海上的油田鉆機、修井機、通井機等鉆采設備上。
5、工作原理：
通井天車防碰儀是大鉤運行高度指示與防碰控制的自動監控裝置。傳感器采集滾筒轉速信號，輸入中央控制器的微電腦芯片，經過計算后，得到大鉤的運行圈數，并在液晶屏和數碼管上中顯示實時的大鉤高度，且與事先已設定上下防碰高度比較，當?shù)竭_(dá)預警線時開始預警，到達零點和高點位置時給電氣控制閥發出接通信號，電氣控制閥導通，控制防碰機構動作，實現防碰安全操作。并且當大鉤運行速度大于設定限速值時，儀器自動進行超速報警，并自動進行點剎減速。
?
? 傳感器工作原理
傳感器用來測量輸出軸轉速，采用定制的雙向式霍爾齒輪傳感器實現。
傳感器的作用是把齒輪的旋轉轉換成脈沖信號，經中央控制盒處理后轉化為大鉤高度，當高度超過預定允許值時，由中央控制盒給電氣控制閥發出接通信號，電氣控制閥導通控制防碰機構動作。
? 有關中央控制盒液晶顯示面板指示燈的幾點說明：
a) 大鉤向上運行時，脈沖指示燈（脈沖1、脈沖2）閃爍
b) 大鉤向下運行時，脈沖指示燈（脈沖1、脈沖2）閃爍。
c) 當系統出現故障或報警（預警和告警）時預警1指示燈亮。
d) 當大鉤運行在設定區域（即預警點與剎車點之間）速度超速時預警1、預警2指示燈指示點剎控制。當大鉤高度超過上預警點或低于下預警點時，預警2指示燈指示點剎控制，預警1指示燈常亮，但您若按了消警鍵，則超速時預警1、預警2指示燈指示點剎控制，即根據您設置的間歇時間閃爍。
e) 當系統剎車時告警指示和剎車指示燈亮。
? 有關液晶顯示器的說明：
如果系統運行超過設定的屏保時間，沒有任何鍵盤操作和報警，則液晶進入睡眠狀態，用手指觸摸按鍵即可喚醒液晶工作。
? 有關數碼顯示器的說明：
實時顯示大鉤的運行高度圈數。
? 有關內置蜂鳴器的說明：
a) 系統正常運行（無報警）時，蜂鳴器作為按鍵伴音，按一次按鍵，響一聲。
b) 當大鉤高度達到預警高度時，蜂鳴器響2秒，停2秒，循環往復。
當大鉤高度達到剎車高度（需要緊急剎車）時，蜂鳴器響0.3秒，停0.3秒 ，循環往復，進行緊急告警和剎車。
