1. 產品名稱 |

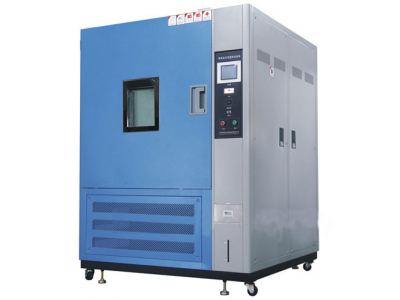

高溫高濕試驗箱 |
||
容積和尺寸 產品型號 內箱尺寸 |
80L JAY-1179 400×500×400(深×寬×高)m m |
||
2. 試樣限制
|
本試驗設備禁止: 易燃、爆炸、易揮發性物質試樣的試驗及儲存 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗及儲存 |
||
3. 性能指標 3.1. 測試環境條件 |
環境溫度為5~35℃、相對濕度≤85%RH 大氣壓常壓 空氣質量:無高濃度粉塵及腐蝕性氣體,且不能在易燃易爆氣體中試驗和貯存 |
||
4. 自來水 |
自來水要求: 水管:1/2″水壓:0.1~0.3 Mpa |
||
4.1. 溫度范圍 |
常溫~100℃ |
||
4.2. 濕度范圍 |
65%~98%RH(60~ +85)℃ |
||
4.3. 溫度波動度 |
≤±0.5℃ |
||
4.4. 濕度波動度 |
≤2.5%RH |
||
4.5. 溫度均勻度 |
≤ 2℃ |
||
4.6. 濕度偏差 |
≤ 3%R.h(>75%).,5%R.h.(<75%) |
||
4.7. 升降溫速率 |
0.7℃~1℃/min(空載) |
||
4.8. 噪聲 |
£ 70dB |
||
4.9. 試驗功能 |
恒溫定值、恒定濕熱、升溫、降溫、交變濕熱 |
||
4.10. 滿足試 驗標準 |
1. GB10586-89 濕熱試驗箱技術條件 2. GB2423.2-2001(IEC68-2-2) 試驗B:高溫試驗方法。 3. GB2423.3-93(IEC68-2-3) 試驗Ca:恒定濕熱試驗方法。 4. GJB360.8-87(MIL-STD-202F) 高溫壽命試驗。 5. GJBl50.3-86(MIL-STD-810D) 高溫試驗方法。 6. GJBl50.9-93(MIL-STD-810D) 濕熱試驗方法。 |
||
5. 結構特征 |
|||
5.1. 結構方式 5.2. 保溫圍護結構
|
整體式,模塊化設計 設備分為以下幾大部分:箱體部分、空氣循環部分、、加熱系統、加濕系統、電氣控制部分 外壁材料:箱體部分外箱材料為噴塑進口彩色鋼板 內壁材料:SUS304不銹鋼板 絕熱材料:專用復合具有特效隔熱性能保溫材料:硬質聚氨酯板及玻璃綿 |
||
5.3. 試驗箱體標準配置 |
電源線(2米) 1條(也可根據用戶現場情況調整) 超溫保護器 1個 電纜孔(Φ50) 1個(置于設備左測,配有不銹鋼蓋) |
||
5.4. 承重 |
樣品架承重不小于20KG/層 |
||
5.5. 觀察窗 |
1個置于大門上,觀察窗尺寸為:高480mm×寬350mm,在濕熱試驗和低溫試驗時觀察窗的加熱絲自動開啟,防止凝露和結霜,保障設備在開啟狀態都能通過觀察窗觀察到箱內試驗情況 |
||
5.6. 照明燈 |
箱門安裝有防潮照明燈1個,便于觀察箱內的試驗樣品。照明燈在箱外控制面板上有開關控制 |
||
5.7. 控制 操作界面 |
觸摸控制屏、總電源開關、按鈕、超溫保護器、累時器等 |
||
5.8. 機械室 |
制冷機組、配電控制柜、排風機等 |
||
5.9. 配 電控制柜 |
散熱風機 配電板 |
||
5.10. 平衡裝置 |
箱體安裝有氣壓平衡裝置,保障設備在升溫、降溫、恒定試驗時箱內氣壓始終與外界的保持基本一致,防止箱內壓力過高或者過低造成試驗室本體損壞 |
||
6. 空氣循環部分 |
|||
6.1. 風機 |
箱內攪拌空氣的動力源,風機把箱內經過加熱器加熱后的空氣進行攪拌,然后送出通道,讓空氣在箱內循環 |
||
6.2. 風道 |
包括帶導風的出風口和回風口,為設備實現高效熱交換 |
||
6.3. 加熱器 |
設備的主要發熱源,為設備升溫和恒溫提供所需的熱量, 配置合理的表面發熱負荷量,無明火,壽命長 |
||
|
|||
6.4. 加濕部分 |
加濕及除濕部分是設備的濕蒸汽產生的主要部件 主要由以下部分組成: |
||
6.5. 鎧裝加熱器 6.6. 水位開關 |
是產生水蒸汽的主要熱源,根據設備的需要,進行加熱,使水汽化產生設備所需的蒸汽 采用浮球開關,具有高可靠性,為控制加濕器的可靠加水和防止干燒報警提供信號等 |
||
7. 控制系統 |
|||
7.1. 控制器 |
采用韓國TEMI 1500溫濕度程序控制器,中英文顯示 |
||
7.2. 運行方式 |
定值/程序方式:用戶可根據試驗的要求和需要,進行恒定試驗 |
||
7.3. 設定方式 |
按鍵輸入 |
||
7.4. 輸 入 |
熱電阻信號 |
||
7.5. 輸出 |
多點溫濕度信號輸出 |
||
7.6. 控制方式 |
控制調節試驗箱內的溫度、濕度,自動決定各執行元件(如 風機、加熱器、水路等)的工作狀態 PID動作及自動演算功能 比率帶(PB):0.1%~999.9% 積分時間(IT):SR-92/SR-93 1~3600秒 微分時間(DT):SR-92/SR-93 1~1200秒 |
||
7.7. 設定范圍 |
溫度:-100~+300℃,濕度:0~100%RH |
||
7.8. 控制精度 |
溫度:0.01℃,濕度:0.1%RH,時間0.1分鐘 |
||
7.9. 測量傳感器 |
鎧裝鉑電阻高精度溫度傳感器 |
||
7.10. 計時器 |
配備獨立的工作時間累計計時器 |
||
8. 其他配置 |
|
||
8.1. 總電源漏電斷路器 |
斯耐德,AC380V、50Hz、三相四線+保護地線 |
||
9. 安全保護裝置 設備具有超溫,風機過熱、過流,壓縮機超壓、過熱等多種報警保護功能,而控制器具備的故障自診斷功能可保證一旦設備出現異常,將切斷主要部件的電源,同時發出報警信號, 包括: (1)空氣開關器(防止過流和短路); (2)、風機過熱保護(保護送風機,防止風機溫度過高); (3)、超溫保護(防止試驗室溫度過高,保護試品); (4)、試驗內局部溫度保護(防止加熱部周圍溫度過高,保護試驗室殼體); (5)、溫度熔斷絲干燒保護器(防止鍋爐缺水空燒); (6)、水位保護(防止鍋爐,供水箱缺水); (7)、保險絲(防止控制回路和照明回路短路); (8)、冷卻水缺水報警(防止冷卻水缺水); (9)、箱體壓力保護(防止箱內壓力過高造成試驗室本體損壞) |
|||
9.1. 其他 |
箱內超溫報警 風機過熱報警 過熱報警 總電源相序和缺相保護 漏電保護 |
||
9.2. 電源線纜 |
五線(四芯電纜+保護接地線)電纜1條(可根據客戶需求確定長度) |
||
10. 運輸
|
試驗箱主體結構為整體式,廠家負責設備到達用戶指定現場
|
||
11. 使用條件 由用戶保證下列各項條件 |
|||
11.1. 場地 |
地面平整,通風良好,不含易燃、爆炸、腐蝕性氣體或粉塵; 附近沒有強電磁輻射源 設備附近備有排水地漏 場地地面承重能力:不小于800kg/m2 設備周圍留有適當?shù)木S護空間 |
||
11.2. 電源
電源容量 |
AC380V 三相四線+保護地線 電壓允許波動范圍:(1±10%)380V 頻率允許波動范圍:(1±1%)50Hz 保護地線接地電阻小于4Ω;TN-S方式供電或TT方式供電 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關,并且此開關必須是獨立專門供本設備使用
約5.5 kW |
||
11.3. 對儲存環境的要求 |
設備不工作時,環境的溫度應保持0~45℃以內 |
