深圳杰泰科技
JEET TU系列
UV紫外熒光探傷內窺鏡
實拍視頻[https://v.youku.com/v_show/id_XNDEwMjQ2ODYyNA==.html?spm=a2h0k.11417342.soresults.dtitle?]
鑄件檢測是發現產品缺陷的重要手段，保證產品質量的關鍵工序。目前用于鑄件無損檢驗的方法很多，*常用的是磁粉探傷、熒光探傷、超聲波探傷、射線探傷等。熒光探傷作為一種有效的質量（鑄件的安全性、可靠性和使用壽命）控制手段，是在鑄件表面涂上熒光液，熒光液在紫外線照射下具有強烈的熒光，可以快速、直觀、準確地檢測出鑄件表面存在的開口性鑄造缺陷。
熒光探傷應屬于液體滲透探傷，方法簡單、靈敏度高，可檢驗鑄件表層極細的裂紋和表面的缺陷?？蓹z驗磁性和非磁性金屬材料，也可以檢驗非金屬材料。
然而，雖然熒光探傷有這么多的優勢，但仍檢驗不了鑄件較深處的以及腔體內部的缺陷。

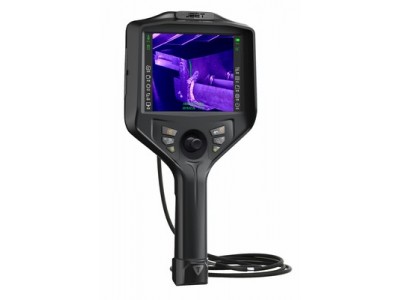

深圳杰泰科技有限公司的產品開發團隊針對熒光探傷存在的瓶頸，開發出基于紫外光/白光雙光源一體的JEET-TU紫外熒光探傷內窺鏡。
該產品僅有0.56Kg，非常輕巧。而且插入管的直徑僅有6mm，在6mm的插入管內高度集成了兩種光源，分別是400~700nm的正白光光源，以及365nm的紫外光光源。通過主機的一鍵切換，就可以實現兩種光源的切換。在全黑的環境下，白光可以用于尋找大致的缺陷所在，然后噴灑熒光劑。等熒光劑滲透之后，就可以切換為紫外光源進行探傷檢測了。使得探傷檢測更加的高效、準確！
深圳杰泰JEET TU紫外熒光探傷內窺鏡實拍散熱片裂紋
紫外熒光探傷內窺鏡主要應用行業于航空航天工業、精密鑄造與鍛造、機械制造、鐵路建筑、船舶、科研單位、石油、化工、壓力容器行業等。
深圳杰泰JEET TU紫外熒光探傷內窺鏡實拍圖
TU紫外UV內窺鏡紫外光功率 發動機核心部件紫外熒光檢測 飛機發動機核心部件紫外熒光檢測
|
管線 系統 |
探頭直徑 |
Φ2.8 |
Φ3.9 |
Φ6 |
|
攝像頭像素 |
30萬像素 |
100萬像素 |
||
|
圖片/視頻分辨率 |
*0×480 |
1280×720 |
||
|
景深 |
5 mm-50mm |
10mm-100mm/5 mm-50mm/50mm-∞ |
||
|
視場角 |
90°/120° |
|||
|
光源 |
前置超亮陶瓷光源/后置光纖UV冷光源 |
后置光纖UV冷光源+白光光源 |
||
|
照度 |
22000+Lx可手動10級調節 |
1200uw/cm2 |
||
|
有效工作長度 |
1.5m/3.0m/5.0m/30m（其它長度可定制） |
|||
|
持久使用裝置 |
插入管和手柄連接用42mm緩沖保護裝置 |
|||
|
彎曲方向 |
360°全向彎曲 |
|||
|
彎曲角度 |
*大190° |
|||
|
探頭定位 |
帶阻尼自動定位、配緊固鎖定裝置 |
|||
|
無線圖傳 |
無線傳輸圖像到手機、電腦等終端（選配） |
|||
|
主機 系統 |
顯示器 |
5.1寸彩色I(xiàn)PS液晶顯示屏全視角、鍍膜保護、配遮光罩 |
||
|
顯示器分辨率 |
1280*960 |
|||
|
放大功能 |
*大8倍放大 |
|||
|
菜單語言選擇 |
中文，英文，俄文等八國語言可選
|
|||
|
曝光抑制 |
5檔曝光抑制調節 |
|||
|
白平衡 |
自動白平衡，不同場景下自動調節消除光斑，實現*成像 |
|||
|
圖像特效 |
負片、黑白、標準 |
|||
|
探頭溫度顯示 |
探頭溫度顯示、高溫報警 |
|||
|
防水、防塵等級 |
探頭、物鏡、管線能承受IP67防水 |
|||
|
軟件功能 |
支持回看、圖像參數調節、翻轉、鏡像 |
|||
|
整機結構 |
手持一體化主機 |
|||
|
照片/錄像文件格式 |
JPEG/MOV |
|||
|
標尺 |
測量用模擬標尺，可實現對內部缺陷、物體尺寸做尺寸分析 |
|||
|
數據接口 |
HDMI視頻輸出接口、Micro U*端口、接口帶密封設置防塵防水濺 |
|||
|
續航時間 |
≥8小時，內置電源可達8個小時 |
|||
|
電池容量 |
雙組3.7V，3200mAh×2 |
|||
|
充電 |
DC5V，*大電流1A |
|||
|
整機重量 |
≤0.8Kg |
|||
|
兼容性 |
可自主更換/升級主機，兼容更換不同直徑的探頭 |
|||
|
附件 |
標準配置 |
專用儀器箱1個、內窺鏡主機1臺、電池２節、讀卡器1個、32G儲存卡1個、充電裝置1個、數據線1條、使用說明書、合格證各1份 |
||
