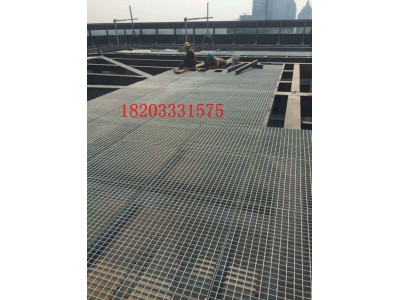

首先是在鋼格柵板鋪設的同時進行臨時固定,臨時固定的方法是采用12號鐵絲綁扎,相鄰兩塊鋼格板間至少要綁扎兩個點。待整層鋼格柵板全部鋪設完成后,根據布置圖的尺寸要求調整好每塊鋼格柵板的位置,同時用電焊做*終的固定。焊接采用手工電弧焊,焊條均采用E4303系類。焊接前必須清除干凈支承鋼梁和鋼格板表面上的鋅層、油漆、鐵銹、油污和水等。采用分段焊,焊縫長度不小于25mm。焊角高度不小于5mm ,焊于鋼格柵板承載扁鋼一側。且每塊鋼格板焊縫不得少于四處。焊工應遵守焊接工藝并注意焊接順序,不得自由施焊及在鋼格板上任意引弧。
焊接完畢，焊工應清理焊縫表面的熔渣及兩側的飛濺物,檢查焊縫外觀質量,手工涂兩道環氧富鋅底漆、一道云鐵中間漆、兩道面漆。鋼格板安裝完成后,逐段進行仔細的檢查,檢查鋼格柵板的焊接情況，跨度、撓度等,發現問題及時和總包及監理溝通,盡快處理。
成捆鋼格柵板在運輸、堆放時,必須用枕木墊起，不得讓鋼格柵板直接接觸車廂或地面,以兔造成鍍鋅層的破壞。鋪設過程中，單片鋼格板的倒運必須抬起,不得在梁上拖動,以免造成格柵板鍍鋅層及鋼梁涂層的損傷。
鋼格柵板承力扁鋼搭接在鋼梁上的長度不得小于25mm ;鋼格板*固定時,小于1平方米的每塊格柵板不得少于四個焊點,大于1平方米的格柵板每平方米不得少于四個焊點;相鄰兩塊格柵板間隙設計為5mm ,為了確保鋼格板上各種孔洞位置的正確,其間隙可適當調整,但不得大于鋼格柵板扁鋼的間距;鋼格板鋪設完成后應保持平坦,相鄰兩格鋼格板的高差應控制在4mm以內。
