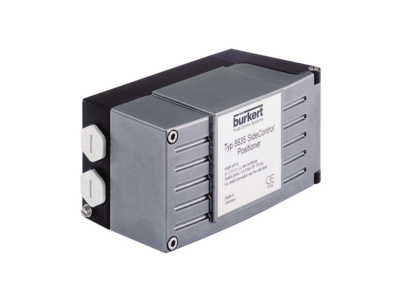

德國寶德8635智能定位器
進口閥門定位器廣泛用于氣動直行程或角行程執行機構的定位控制。它將控制室輸出的電流信號轉換成驅動調節閥的氣信號，根據調節閥工作時閥桿摩擦力，抵消介質壓力波動而產生的不平衡力，使閥門開度對應于控制室輸出的電流信號。并且可以進行智能組態設置相應的參數，達到改善控制閥性能的目的。
德國寶德8635智能定位器操作便捷： 安裝簡單；“一鍵通” 初始化快速整定功能；自動初始化（零位和行程范圍調整）；
穩態控制時耗氣量可忽略；“緊密關閉”功能（確保對閥座的*大定位壓力）；主控制器采用微處理芯片，可實現眾多參量化功能；可動部件少，對振動不敏感；豐富的故障自整定和報警功能；直行程和角行程執行機構采用同一型號的閥門定位器；
德國寶德8635智能定位器
智能電氣閥門定位器主要應用于以下領域：化學工業；燃氣電力；冶金工業；石油天燃氣；造紙和玻璃；食品與制藥業；
德國寶德8635智能定位器
具有4~20mA和HAART通迅信號功能（可選）。
電閥可以釋放很短的控制脈沖，因而能夠達到很高的定位精度。主導元件是壓電柔韌開關，它同主控氣路聯合而成。壓電閥組具有很長的工作壽命和穩定性。
定位器采用標準的安裝組件固定到直行程或角行程執行機構上，執行機構的直線或角位移通過安裝組件導電塑料電位器。
裝在直行程執行機構上的誤差被自動地校正。
采用二線制連接，從4~20mA給定信號中獲取電源。
現場操作：
通過LCD和操作3個輸入按鍵而完成。自動、手動和組態可通過按鍵切換。
手動模式時，可在整個量程范圍驅動閥門動作。
定位器可通過軟件組態，利用過程數據和對比數據來確定整個故障診斷和維護的重要信息。
當進行HART通訊時，用雙芯電纜通過HART調制解調器連接到PC機COM口。HART通訊所使用的信號為頻移鍵控方式疊加在電流信號上。
德國寶德8635智能定位器
定位器啟動后，使用組態菜單可快速進行自動調整零點和滿量程、自動檢測執行器過氣動系統中的誤差信號、選擇操作方向、組態需要的閥門特性、閥門全行程自校?？赏ㄟ^這些功能來確定*小脈沖時間和死區，達到優化控制效果。低耗氣量：
由于定位器采用了現代壓電新技術，起顯著特點是耗氣量極少，節能，運行成本較傳統定位器低很多。
豐富的診斷功能：
具有自診斷功能，可及時對閥門、執行機構和定位器的軟硬件出現的故障發出警告，促使迅速查處故障所在，避免產生設備受損。同時對以下參數進行記錄
行程累計行程方向和改變次數報警次數死區自調整閥門極限位置*高/*低溫度下運行小時數閥門換位時間執行機構泄露組態：
可自動設定也可以通過PC機。組態內容包括：
輸入電流范圍：4~20mA DC
設定上升或下降特性
分程控制設定，并且初值和終值可調
階躍響應，自適應或參數整定
作用方向，輸出壓力隨設定值上升或下降的跟隨特性
輸出壓力范圍、初始值和終值
行程限定，*大值和*小值
二進制輸入功能
閥門位置超限報警
自動關閉功能
可依閥門特性，對行程進行實時糾正并作特性選擇.：
1. 執行機構作用形式 1 單作用 2 雙作用
2. 連接件形式 L 直行程連接 Q 角行程連接
3. 通訊選項 O 無通訊 H HART
4. 防爆等級 0 不防爆 1 本安防爆
5. 電氣/氣源接口尺寸 1. M20*1.5/G 1/4 2. M20*1.5/ 1/4NPT
6. 壓力表 0 不帶壓力表 1 帶壓力表
7. 位置輸出 O 無電流輸出 A 位置信號輸出4-20mA
