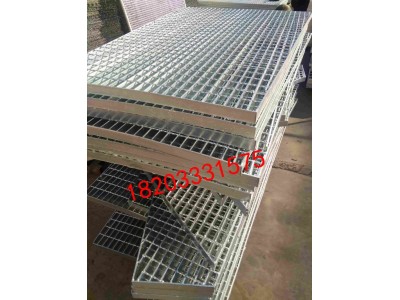

點擊下圖片即可查看大圖
梯形鋼格柵板,新型網格柵板,異形格柵板,南昌網格板
新型經濟斷面鋼格柵板用新型斷面扁鋼制作鋼格板,不僅可提高抗彎能力,還能大幅度節約成本。因此,近些年國際上出現了用異型扁鋼制作鋼格柵板的新趨勢。
現用鋼格柵板承載扁鋼的斷面形狀,其主要采用厚度I=3. 5. 8mm的矩形斷面扁鋼和- -種中間腰部較薄,兩端部較厚的型斷面扁鋼制造。新型斷面扁鋼的幾何和力學特性比矩形斷面扁鋼要優越得多。在扁鋼高度H和截面積相等的情況下, I型斷面扁鋼的抗彎截面系數Wx=0. 200~0.203FH,而矩形斷面扁鋼的抗彎截面系數: Wx=0. 167FH，因此,型斷面扁鋼比矩形斷面扁鋼的抗彎能力要高很多。但是,由于I型斷面扁鋼的形狀特點和局限性,不能把I=3.4. 5. 6. 8ram的所有 規格的矩形斷面扁鋼都用等強、等高的型斷面扁鋼所代替。現用的這兩個厚度系列的I型斷面扁鋼的使用規格范圍也受一定的限制。 其主要原因是:當扁鋼高度H較小時,型斷面扁鋼兩端a值過小，既難于熱軋也不利于嵌入式壓焊加工。當扁鋼高度H較大時,型斷面扁鋼腰部的高厚比h 過大,又造成扁鋼的抗側失穩定性不足。因此，目前鋼格板制造業以使用矩形斷面扁鋼為主。
新型斷面扁鋼稱為"IX型斷面扁鋼”, IX型斷面扁鋼的橫截面上下兩端為兩個厚度較厚的矩形,截面中間為厚度較薄的矩形,在兩者之間由兩個過渡的等腰梯形相連接,這兩個等腰梯形邊的斜度21 :2。這種新型斷面形狀既兼容了I型斷面扁鋼和矩形斷面扁鋼的優點，又克服了二者的不足;既改善了扁鋼腰部的高厚比h/t,又使扁鋼兩端增加了兩個梯形過渡區,使嵌入式壓焊接觸不到*薄的腰部區,提高了抗側失穩定性。
新型經濟斷面鋼格柵板系列的設計,完全符合YB / T400.1- -2007標準規定, IX型斷面扁鋼覆蓋了平面扁鋼和I型斷面扁鋼的所有產品規格并有所擴展。新型經濟斷面鋼格板可作為鋼格柵板更新?lián)Q代產品,既能為生產企業增加產量提高經濟效益,又可為建設單位減輕重量，降低消耗。
