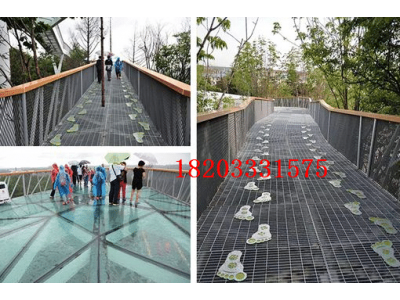

隧道格柵板,步道鋼格柵板,人行道格柵板,濰坊鋼格柵板
鋼格柵板是用承載扁鋼和橫桿按照一定的間距進行正交組合 ,通過焊接或壓鎖加以國定的開敞式鋼構件;橫桿-般采用經過扭絞的方鋼、也可采用圓鋼或扁鋼,材質分為碳鋼和不銹鋼。主要應用于鋼結構平臺板、溝蓋板、鋼梯的踏步板、建筑物吊頂?shù)阮I(lǐng)域。
壓焊機是一種常用的鋼格柵板加工設備, 一般由機架、焊機、上料裝置以及定位模具組成。傳統的壓焊機定位模具一般是由一塊帶有開口的平板組成,在壓焊時通過其將扁鋼和鋼條壓合在一起,然后焊機的焊頭在液壓缸的帶動下穿過開口,并將鋼條與扁鋼焊接在一起。在實際的使用過程中,由于原料以及上料裝置的現在,扁鋼的位置容易發生偏差,雖然不影響扁鋼與鋼條的焊接,但是外形不夠美觀，影響產品加工質量。
為解決上述技術問題,介紹一種鋼格柵板壓焊機梳形夾定位裝置。鋼格柵板壓焊機梳形夾定位裝置，包括機架,液壓缸、及焊機。焊機通過導桿與機架滑動連接,液壓缸通過螺絲與機架固定連接,且液壓缸的液壓柱與焊機固定連接,焊機下端依次排布有兩個定位裝置, 定位裝置包括*壓板和第二壓板, 第一壓板一側設有若干個開口,第二壓板位于第一壓板一側，且第二壓板下端設有數量與開口一一對應的錐形卡槽。第一壓板和第二壓板均通過螺絲固定在焊接下端。*壓板兩端均設有固定軸。第二壓板上端對稱設有兩個腰槽,使得第二壓板的安裝更加靈活。
