MZ-150便攜式閘閥研磨機生產廠家-保定市華沃電力設備廠

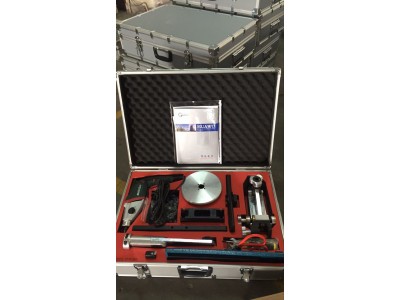

便攜式閘閥研磨機MZ-150鋁塑箱包裝，體積小，重量輕，是閘閥專用閥門研磨機。標準配置進口metabo電機，NSK軸承。研磨耗材為砂布（紙），成本低廉、更換方便。閥門研磨機研磨速度快，質量好。研磨效率是手工研磨的10-30倍。
便攜式閘閥研磨機MZ-150技術參數
1、適用閥門：DN50-150mm閘閥
注：加配225研磨盤可以研磨DN200閘閥
2、研磨直徑Φ50mm-Φ195mm
3、*小開檔：38mm
4、*大研磨深度：350mm
5、額定電壓：AC220V
6、額定功率：1300Ｗ
7、操作重量：3kg
保定市華沃電力設備廠生產閥門研磨機，閘閥研磨機，截止閥研磨機，安全閥研磨機，閥門測試臺，閥門試驗臺，閥門壓力試驗機等，歡迎您來電咨詢.
以下為您介紹閘閥研磨機MZ-150的閥門研磨步驟
閘閥閥座研磨步驟：
1、把夾具體找正并固定在需進行研磨的閥座上。對于有法蘭的閥座，可直接用固定座把夾具體固定在閥座上；對于沒有法蘭的閥座，可用閥座本身的螺絲及自制壓板把夾具體固定好。夾具體的位置，左右盡可能調整在閥座的中心，夾具體的前面與閥座中心垂直。
2、根據閥芯或閥座研磨直徑的大小選擇相應的研磨盤。
3、依圖把電機、主機及選好的研磨盤連接在一起，用不干膠將砂紙粘平粘牢在研磨盤上。注意：上研磨盤的螺釘不允許過長，否則可能壓不住研磨盤，并且頂死機子轉速使用龜檔即可。
4、把組裝好的研磨機裝在夾具體上，按研磨盤的位置把限位塊固定好。接通電源，就可以研磨了。
5、用機架調整手柄調節研磨時的施力大小。
注意：除非需接通電源進行研磨，其余時間請把電源插頭拔出，以防誤碰電機開關，造成不必要的損壞。
閘閥閥芯研磨步驟：
1、將閥芯研磨底座固定在機架上。
2、將電機用電機固定組件固定在機架上。
3、把閥芯固定在閥芯研磨底座上。
4、調整電機傾斜角度以及閥芯在底板上的位置，使研磨盤中心與閥芯中心基本重合。
5、依照步驟A粘貼砂紙并打開電機即可即可研磨閥芯。
|
型號 |
MZ-150 |
MZ-250 |
M-300 |
M-300C |
M-600 |
MZ-600 |
MZ-900 |
MZ-1200 |
|
研磨范圍 |
Φ50-180閘閥 |
Φ80-270閘閥 |
Φ95-320閘閥、截止閥 |
Φ118-430閘閥、截止閥 |
Φ220-630閘閥、截止閥 |
Φ220-630閘閥 |
Φ400-960閘閥 |
Φ630-1250閘閥 |
|
電壓（V） |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
|
功率（W） |
1300 |
1300 |
1300 |
1300 |
1300 |
1300 |
1150 |
1150 |
|
頻率（HZ） |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
閥門密封面間距不小于 |
38 |
60 |
55 |
60 |
70 |
90 |
160 |
180 |
|
研磨深度 |
350 |
600 |
650 |
850 |
950 |
1000 |
1500 |
2000 |
|
裝箱總重 |
32 |
50 |
70 |
75 |
80 |
108 |
120 |
142 |
