銅鋁過渡設備線夾說明
設備線夾與電氣設備（如變壓器、斷路器、互感器、隔離開關、穿墻套管等）連接時，由于許多設備出線端子均為銅板，鋁設備線夾與銅端子連接，出線兩種電位差不同的金屬電氣過渡，在運行中產生電化腐蝕。
為了避免電化腐蝕，目前采用的措施有鋁上鍍銅、銅上鍍錫、壓接法、閃光焊、摩擦焊、釬焊及覆銅鋁板等。從運行經驗看，閃光焊、摩擦焊比較好，但仍然很費銅；釬焊及覆銅在氣候干燥地區可以適用。后兩種辦法均做過鑒定和有較好的運行經驗。
定型的銅鋁過渡線夾采用閃光焊、摩擦焊和釬焊工藝方法制造。閃光焊工藝已納入國家標準，摩擦焊早已廣泛用于240mm2以下導線的接線端子制造。載流量1000A以下的設備線夾采用釬焊。載流量500A以下可以推廣用覆銅鋁板。這種材料可以節約大量銅材，銅材耗用量?jī)H為閃光焊的1/5~1/8.
每種型式的線夾又按引下線與安裝電氣設備端子所成角的不同分為0°、45°、90°三種。
產品型號中字母和數字的意義為： S－設備線夾、雙??Y－壓縮型??L－螺栓型??G－過渡（銅、鋁過渡）???數字-1、2等表示適用導線組合偏高：120 300等表示適用導線標稱截面積???附加字母的意義為：? ??A－0° B－30° B1－45° C－90° ??設備線夾對導線的握力不小于導線計算拉斷力的10%，但螺栓型適用導線直徑大于49mm，為不小于3%。線夾的直線電阻不大于等長導線的電阻，載流溫升低于導線的溫升
JTL線夾簡介

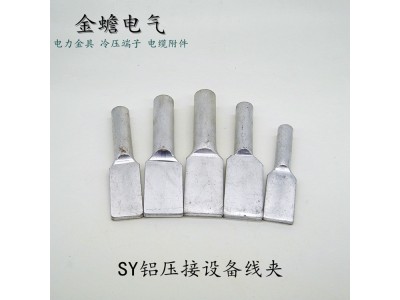

設備線夾 設備線夾主要用于變電所母線引下線與電氣設備（如變壓器、斷路器、隔離開關、互感器）的出線端子接續。因常用電氣設備的出線端子為銅質和鋁質兩類，而母線引出線分為鋁絞線或鋼芯鋁絞線，故設備線夾從材質上分為鋁設備線夾和銅鋁過渡設備線夾兩個系列。根據安裝方法和結構形式的不同，設備線夾分螺栓型、壓縮類型。
銅鋁設備線夾；制作工藝，采用銅棒；鋁棒釬焊焊接而成。具有很好的導電，便捷的安裝的特點；防腐蝕抗老化等優點；
1；用途；用于配電設備中導線與板的過渡連接；用于變壓器的導線連接；
2；型號有JTL-100A;200A;300A;400A;500A;600A;800A;1000等
