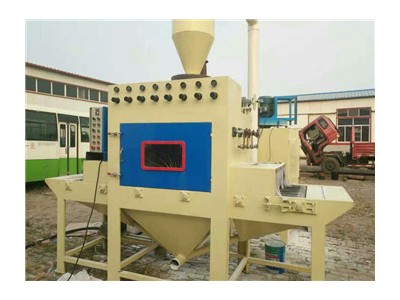

皮帶輸送式自動噴砂機工作原理
1.1主機系統工作原理
在主機系統中，是以磨液泵和壓縮空氣為動力，以磨液為介質，通過噴槍將磨液高速噴射到工件表面，達到預期的噴砂加工目的。磨液是用清水與一定粒度的磨料(按被加工件的不同材質，可用氧化鋁、碳化硅、玻璃丸等人造磨料)按一定配比混合而成。
1.2砂路工作原理
磨液預先放置在地基坑內下部的儲箱中，磨液應充滿至儲箱中部的溢流口，當啟動磨液泵后，磨液通過磨液泵的作用分別進入噴槍、攪拌噴嘴，進入噴槍的磨液即可進行噴砂加工，進入攪拌噴嘴的磨液對儲箱中的磨液進行攪拌，以保證輸出濃度均勻的磨液。
1.3水路工作原理
液體噴砂機必須配備水源。進入液體噴砂機的工業自來水分為兩路，一路進入儲箱，通過注水球閥控制用于向儲箱內注水，一路進入清洗水池，用于在噴砂加工后，對工件進行清洗。
1.4氣路工作原理
液體噴砂機為用氣設備，必須配備氣源。根據加工工藝的要求，當磨液進入噴槍后，可以直接進行噴砂加工，實現無氣加工，也可以啟動壓縮空氣，使磨液在噴槍內通過壓縮空氣加速后，再進行噴砂加工，實現有氣加工。壓縮空氣通過噴槍氣路上的電磁閥來實現操作控制。根據工件的不同性質，選擇用氣還是不用氣加工；
注意：必須在關閉收砂器進液蝶閥后才能啟動磨液泵進行噴砂操作！
安裝調試
設備基礎、安裝條件
1)根據平面布置尺寸，在欲安裝地點選擇適當?shù)陌惭b位置。
2)在選擇的安裝位置處，根據平面布置尺寸制作排水溝。
3)本機不需穩地腳，因此對地基無特殊要求。
4)按工作條件的要求準備好電源、氣源及水源。
5)本機的氣源及水源連接采用軟管或硬管均可。采用軟管時，應注意軟管的耐壓要求。
注意：采用不符合要求的軟管，可能因爆裂影響人身安全。
安裝程序、方法及注意事項
1)根據平面布置尺寸將機器就位，不需穩地腳；如果地面不平，應將機器就位后墊穩。
2)取下工作臺、網孔板，拆下三通排水法蘭，檢查儲箱及三通內是否完好及有無多余物料，如有的話，一定要清理干凈，然后按取下的相反順序裝好上述各零組件。
