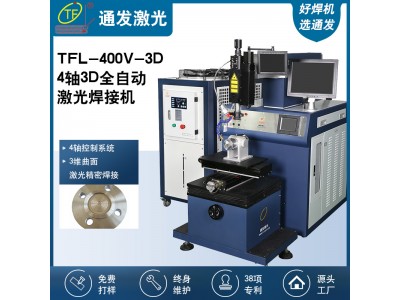

通發激光TFL-400V-3D全自動激光焊機廣泛適用1.0mm以內料厚的電熱水壺激光焊接，發熱盤激光焊接、水壺壺嘴激光焊接、不銹鋼水杯等3維曲面激光焊接加工，配置專業工控電腦及多軸數控軟件。
應用范圍
衛浴行業：水管接頭，變徑接頭、三通、閥門、花灑頭的3維、空間曲線焊接。
電池行業：鋰電池、電池組、電極的激光焊接。
眼鏡行業：不銹鋼、鈦合金等材質的眼鏡扣位、外框等位置的精密焊接。
五金行業：葉輪、水壺、把手等，復雜沖壓件、鑄造件的焊接。
性能特征
TFL-400V/500V-3D激光焊機是一款高穩定性、大功率的焊機，滿足長時間生產的需要。大功率激光電源，大功率散熱系統滿足24小時大批量生產。機身采用高強度結構，保證精度、性能穩定?？刂葡到y是專為激光焊接量身定做的專業4軸控制系統，穩定性高，易學易懂易上手。擴展性強，可結合流水線、光電傳感器、氣動夾具等組合進行全自動無人值守式加工。
專業激光電源控制系統
1、 整機的功能是基于輸出電流的調整，以控制修正激光輸出，以便安全有效的利用激光進行焊接；
3、采用觸摸屏做人機交互，界面直觀，顯示清晰，各種參數易于理解調節，簡單易上手；
專業激光電源控制系統
激光焊接機電動工作臺
激光焊接機旋轉軸
2、主控制器采用新的ARMv7系列的處理器，具有較高的處理速度，以滿足設備的實時控制。能快速、高精度的控制和保護激光機。盡可能提供給客戶快捷安全的使用體驗；
4、軟件具有嚴密的控制邏輯、精細的數字濾波、快速的控制算法，使激光輸出穩定，快速。
該旋轉盤可選步進電機或伺服電機。
附件與耗材
脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，保護激光器。
產品參數
型號
TFL-400V-3D
激光波長
10*nm
聚光腔反射體
金腔
額定激光功率
400W
脈沖寬度
0.1-20ms
激光頻率
1-100Hz
光斑調節范圍
0.3-3mm
瞄準定位
紅光(可選攝像系統或顯微鏡)
定位精度
±0.02mm
冷水機制冷功率
5P
X、Y軸行程
200mm×300mm(可定制)
Z軸行程
150mm（可定制）
旋轉軸尺寸
φ60φ80φ120φ200(可定制)
額定功率
16KW
電力需求
380V±5％50Hz/40A
主機尺寸
760x1600X1500mm
冷水機尺寸
660x1300X1200mm
