在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3~222KV的任何系統中發生，特別是在35KV及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。

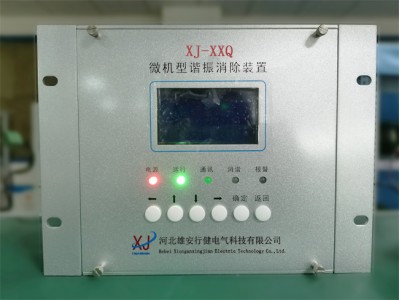

微機型消諧裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振，準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。
中性點不接地的配電網在運營過程中，經常會發生由于電壓互感器引起的鐵磁諧振的現象，嚴重影響到系統的安全穩定運行。加裝了微機消諧裝置是目前有效地解決方案。
當系統發生鐵磁諧振、接地或過電壓故障時，對鐵磁諧振故障進行消除和記錄，對單相接地和過壓故障進行監測并記錄。需要注意的是：本裝置只能消除由于外在原因誘發的非*性鐵磁諧振故障，對于持續存在的外因引起的其它電壓互感器過電壓不能消除。例如：過電壓互感器高壓測熔斷器單相熔斷等狀況。
智能微機消諧裝置實時顯示系統時鐘，通過按鍵操作可實時顯示1~4段母線PT開口三角總電壓及主振頻率。可區分鐵磁諧振、接地、過電壓。
微機消諧采用國外先進的高速ARM芯片及CMOS工業級芯片，設計獨特，具有電磁屏蔽，軟硬件冗余，運行速度快、抗干擾能力強、功耗低等特點。
從芯片選擇上我公司選擇了ARM芯片和CMOS工業級芯片，體積小、低功耗、低成本、高性能，指令執行速度更快，執行率效率高。采用這個芯片使整個系統成本降低，從而使微機消諧裝置價格降低，產品更容易進入市場被消費者所接受。
河北雄安行健電氣科技有限公司是專業從事電力系統自動化、繼電保護、儀器儀表研發、生產、銷售。主營電能質量監測裝置、故障錄波裝置、微機消諧裝置、小電流接地選線裝置、弧光保護等。如有相關產品訂購或技術咨詢，請關注網站！
