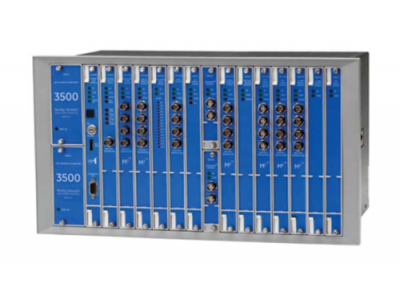

本特利框架接口模塊3500/25-02-01-00

框架接口模塊
框架接口模塊 (RIM) 是3500框架與組態、顯示和狀態監測軟件連接的主要接口。每個框架要求有一個 RIM，安裝在與電源模塊緊鄰的框架插槽中。RIM支持專有協議，該協議使用3500組態軟件1對框架進行組態，并提取框架數據和狀態信息用于3500操作者顯示軟件。當Bently Nevada狀態監測軟件與3500系統配合使用時，RIM還通過我們專有的數據管理者® 協議連接到相應的外部通訊處理器，如TDXnet?、TDIX或DDIX
等。RIM必須位于緊鄰電源的框架插槽中。
RIM中包含系統OK繼電器2 ，由RIM自身以及框架中其
它模塊的NOT OK狀態觸發。
RIM為其本身提供“自檢”功能，同時，除了各個獨立的監測器、繼電器、通訊以及其它模塊提供的監測功能以外，它也為框架提供“自檢”功能。雖然RIM 為整個框架提供一定的通用功能，但它并不是關鍵監 測通道的組成部分，不影響整個3500系統的正確和正
常運行或其機械保護功能。
RIM有四個前面板LED：
OK ??指示框架接口模塊及其模塊工作正常
TX/RX ? 當RIM與其他框架模塊通訊時閃亮???
TM ? 指示框架處于警報倍增模式
ConFIG OK ? 指示框架中的任一模塊未被組態或組態錯誤：框架接口模塊的預存組態與框架的物理組態不匹配，或不符合安全選項條件

系統組態除兩級軟件密碼保護外，還受RIM前面板上鑰匙鎖的控制，以防止未授權的修改或隨意改動。 RIM可以通過前面板上的串行通訊端口與便攜式計算機連接，現場修改組態。也可通過后面板上的串行通訊端口*連接到組態工作站上，或通過可選的安裝在RIM中的調制解調器與遠程計算機相連。RIM提供前面板DIP開關，當多個3500框架通過網絡互聯 時，可以賦予其*地址。 RIM前面板上具有一個系統復位開關，可以清除系統中任何閉鎖的報警以及閉鎖的NOT OK狀態。RIM的后面板上還提供一套接口，允許遠程激活復位開關。對于三重模塊冗余(TMR)應用，3500系統要求TMR形式的RIM (本說明書的TMR部分將介紹更多信息)。

本特利
330106-05-30-05-02-00
330103-00-04-05-02-00
本特利330180-90-00
330130-085-00-CN
330103-00-03-10-01-CN
330103-00-04-10-02-CN
330103-00-04-10-02-CN
330103-00-07-10-02-CN
本特利 330103-17-22-05-02-CN
本特利330104-00-20-10-02-00
本特利
330104-00-08-10-02-CN
330106-05-30-10-02-CN
330104-00-16-10-02-CN
330103-00-04-10-02-CN
330103-00-08-10-02-00
330173-08-18-10-02-00
330103-00-07-10-02-CN
330104-00-15-10-02-CN
330130-085-00-CN
330103-00-03-10-01-CN
330103-00-04-10-02-CN
330103-00-07-10-02-CN
本特利330851-08-000-015-10-01-CN
本特利330130-045-00-00
本特利330106-05-30-10-02-00
延伸電纜330930-040-01-CN
330103-00-10-10-02-CN
鍵相模塊\3500/25 -02-01-00 后卡125800-01

本特利框架接口模塊3500/25-02-01-00
