VA525緊湊型嵌入式流量計0695 5250_A1_B1_C1_D1_E1_F1_G1_H1_I1_J1_K1_L1_M1_R1

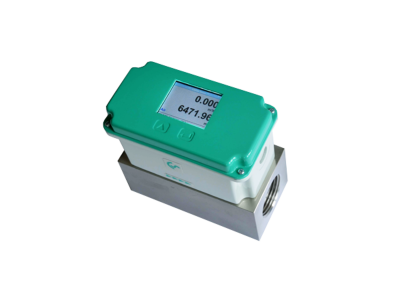

VA 525 - 緊湊型嵌入式流量計
流量傳感器集成有流體整流器 - 不需要入口段
新開發的 VA 525 結合了現代化數字接口，以便與具有小巧、緊湊結構型式的能源監測系統相連。這種緊湊型嵌入式流量計由于價格低廉且接口種類繁多，因此當能源監測系統中集成了多臺機器（壓縮空氣消耗設備）時應優先采用。

高對比度集成顯示器按需顯示所有顯示值，旋轉 180° 后也是如此（例如安裝位置高于頭頂時非常有用）。根據具體配置始終顯示以下的兩個值：

實時消耗量，單位立方米/小時，升/分鐘...
總消耗（計數器讀數），單位為立方米、升、千克
溫度測量
可選：壓力測量
VA 525 流量傳感器的特別優勢：
結構緊湊、小巧 - 可在機器內、*終消耗器保養單元后方使用
可選擇傳統的模擬信號（4...20 mA 和脈沖）或者數字接口，比如 Modbus-RTU、以太網（也稱 PoE）、M 總線
所有接口都可通過顯示屏自由設置參數

VA 525 的技術參數
測量變量：對于壓縮空氣：m3/h、l/min (1000 mbar,
20℃) 或者對于氣體： Nm3/h、Nl/min
(1013 mbar, 0℃)
可通過顯示屏上的鍵盤調
整單位：
m3/h, m3/min, l/min, l/s, ft/min, cfm,
m/s, kg/h, kg/min, g/s, lb/min, lb/h
傳感器：熱質量流傳感器
測量介質：空氣、氣體
可通過 CS 服務軟件或
CS 數據記錄儀設置氣體
類型：
空氣、氮?dú)?、氬氣、CO2、氧氣
測量范圍：參見上表
精度：
（m.v. = 占測量值）
（f.s. = 占滿量程）
± 測量值的 1.5% ± 滿量程的 0.3%
根據需要：
± 測量值的 1% ± 滿量程的 0.3% v或
者
± 測量值的 6% ± 滿量程的 0.5%
壓力測量： 0...16 bar，精度：1%
工作溫度： -30...80 ℃
運行壓力： *高 16 bar
數字輸出端： RS 485 接口， (Modbus-RTU),
M 總線（可選）以太網接口或 PoE
模擬量輸出： 4...20 mA，用于 m3/h 或 l/min
脈沖輸出端： 1 脈沖每 m3 或每升電氣隔離?？赏ㄟ^(guò)顯
示屏調整脈沖值。
也可以將脈沖輸出端作為報警繼電器
使用
供電： 18...36 VDC, 5 W
載荷： < 500 Ω
外殼：聚碳酸酯 (IP 65)
測量模塊：鋁
測量模塊的連接螺紋： G 1/4" 至 G 2"（BSP 英國標準管道）或
1/2" 至 2" NPT 螺紋
安裝位置：任意

測量模塊
A1 1/4"
A2 1/2"
A3 3/4"
A4 1"
A5 1 1/4"
A6 1 1/2"
A7 2"
螺紋規格
B1 G 內螺紋
B2 NPT 內螺紋
材料類型
C1 鋁
平衡/校準
D1 不使用真實氣體平衡 - 通過氣體常數設置氣體類型
D2 以下面選定的氣體類型進行真實氣體平衡
氣體類型
E1 壓縮空氣
E2 氮?dú)?(N2)
E3 氬氣 (Ar)
E4 二氧化碳 (CO2)
E6 一氧化二氮 (N2O)
E90 其他氣體/請說明氣體類型（根據要求）
E91 混合氣體（參見 72 頁 - G91）
*高壓力
M1 16 bar
參考標準
G1 20℃, 1000 mbar
G2 0℃, 1013.25 mbar
G3 15℃, 981 mbar
G4 15℃, 1013.25 mbar
表面狀態
N1 正常規格
N2 特殊無油無油脂清潔
（比如用于氧氣用途等）
精度級
L1 ± 測量值的 1.5% ± 滿量程的 0.3%
L2 ± 測量值的 6% ± 滿量程的 0.5%
L3 ± 測量值的 1% ± 滿量程的 0.3%
特殊測量區域
R1 特殊測量區域（在訂購時請說明）
測量范圍（參見表格）
F1 低速版本 (50 m/s)
F2 標準版本 (92.7 m/s)
F3 *高版本 (185 m/s)
F4 高速版本 (224 m/s)
顯示屏選裝件
H1 有集成顯示屏
H2 無顯示屏
壓力測量選裝件
I1 無壓力傳感器
I2 集成有 0...16 bar 壓力傳感器（只能通過接口輸出）
信號輸出端/總線連接選裝件
J1 當前流量和脈沖輸出端 1x 4...20 mA 模擬量輸出
J2 Modbus-RTU (RS485)
J3 以太網接口 (Modbus/TCP)
J4 以太網供電以太網接口 (Modbus/TCP)
J5 M 總線
整流器
K1 集成有流體整流器，不需要額外的入口段（對于 1/2" 至 2"
的測量模塊）
K2 或者整流器（對于測量模塊 1/4"）
精度級
L1 ± 測量值的 1.5% ± 滿量程的 0.3%
L2 ± 測量值的 6% ± 滿量程的 0.5%
L3 ± 測量值的 1% ± 滿量程的 0.3%
特殊測量區域
R1 特殊測量區域（在訂購時請說明）

VA525緊湊型嵌入式流量計0695 5250_A1_B1
